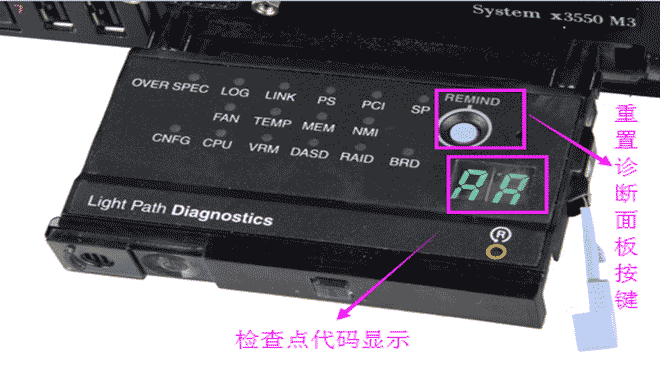

指示燈

狀態

問題

操作

BRD

亮燈

主板上發生錯誤。

1、檢查主板上的指示燈，確定引起錯誤的組件。在下列情況下， BRD 指示燈可能會點亮：

●電池

●缺少PCI 轉接卡組合件

● 穩壓器發生故障

2、查看系統事件日志，獲取有關錯誤的信息。

3、更換所有發生故障的可更換組件或安裝缺少的可更換組件，如 電池或PCI 轉接卡組合件。

4、如果穩壓器發生故障，請更換主板。

CNFG

亮燈

發生硬件配置錯誤。

CPU

亮燈

當只有CPU 指示燈點亮時，才表示微處理器發生故障。

當CPU 指示燈和CNFG 指示燈都點亮時，表示微處理器配置無效。

1、確定CNFG 指示燈是否也點亮。如果CNFG 指示燈不亮，表示微處理器發生故障。

2、如果CNFG 指示燈點亮，表示微處理器配置無效。

DASD

亮燈

發生硬盤驅動器錯誤。硬盤驅動器發生故

障或缺失。

1、 檢查硬盤驅動器上的指示燈以找出狀態指示燈點亮的那個驅動 器，然后重新安裝該硬盤驅動器。

2、重新安裝硬盤驅動器底板。

3、如果該錯誤仍然存在，請按所示順序更換以下組件：

a、 更換硬盤驅動器。

b、更換硬盤驅動器底板

FAN

亮燈

風扇發生故障，或者是運行過慢，或者是已卸下風扇。TEMP 指示燈可能也會點亮。

1、重新安裝由主板上風扇接口附近點亮的指示燈所指示的故障風

扇。

2、更換由主板上風扇接口附近點亮的指示燈所指示的故障風扇。

LOG

亮燈

已將錯誤消息寫入系統事件日志

查看IMM 系統事件日志和系統錯誤日志，獲取有關錯誤的信息。更換錯誤日志中指出的所有組件。

MEM

亮燈

當只有MEM 指示燈點亮時，才表示發生了內存錯誤。

當MEM 指示燈和CNFG 指示燈都點亮時，表示內存配置無效。

1、確定CNFG 指示燈是否也點亮。如果是，請運行內存測試試驗程序以確定問題。

a、 如果測試報告有內存錯誤發生，請更換由主板上點亮的指示燈所指示的故障DIMM。

b、如果測試報告內存配置無效，請將DIMM 重新插入具有受支持配置的插槽中。

2、如果CNFG 指示燈不亮，那么應該出現了以下某種情況：

a、 服務器未引導且DIMM 故障指示燈點亮。

b、查看系統事件日志（SEL）中是否存在PFA 日志事件。

c、重新安裝DIMM。

d、如果問題仍然存在，請將DIMM 移到其他插槽中。

e、如果主板上與這個新DIMM 插槽對應的DIMM 指示燈點亮，請更換DIMM。

f、如果主板上與原DIMM 插槽對應的DIMM 指示燈點亮，請更換主板（僅限經過培訓的技術服務人員）。

g、 服務器已引導，發生故障的DIMM 被禁用且其對應的指示燈點亮。

h、如果兩個DIMM 對應的指示燈都點亮，請查看系統事件日志以找出有關其中一個DIMM 的PFA，然后更換該DIMM。否則，請同時更換這兩個DIMM。

i、如果只有一個DIMM 對應的指示燈點亮，請更換該DIMM。

j、在服務器固件設置中重新啟用DIMM 插槽。

NMI

發生不可屏蔽的中斷，或按下了NMI 按鈕。

查看系統事件日志，獲取有關錯誤的信息。

OVER SPEC

由于某個電源通道上出現電源超負荷情況，所以關閉了服務器。電源功率超過最大額定值。

PCI

PCI 總線或主板上發生錯誤。發生故障的PCI 插槽旁的附加指示燈點亮。

1、檢查PCI 插槽上的指示燈，確定導致錯誤的 組件。

2、查看系統事件日志，獲取有關錯誤的信息。

3、如果無法通過指示燈和系統事件日志中的信息確定發生故障的適配器，請從發生故障的PCI 總線上逐個卸下適配器，并且每卸下一個適配器都重新 啟動一次服務器。

PS

電源發生故障。

1、檢查電源指示燈以了解是否有錯誤指示（交 流電源指示燈和直流電源指示 燈未同時點亮）。

2、確保發生故障的電源已正確安裝到位。

3、更換發生故障的電源。

RAID

RAID卡發生故障

RAID卡有錯誤信息或RAID卡有硬件錯誤

SP

服務處理器（IMM）發生故障。

1、 切斷服務器的電源；然后將服務器重新連接到電源并重新啟動服務器。

2、 更新IMM 上的固件。

TEMP

系統溫度已超出閾值級別。發生故障的風扇會導致TEMP 指示燈點亮。

1、查看錯誤日志，以確定在哪里測得溫度過高情況。如果風扇發生故障，請進行更換。

2、確保室溫不會太高。了解溫度信息。

3、確保通風孔未堵塞。
