今天開始我們就從最基礎解析如何構建 HTML5 Canvas 拓?fù)鋱D應用，HT 內部封裝了一個拓?fù)鋱D形組件 ht.graph.GraphView（以下簡稱 GraphView）是 HT 框架中 2D 功能最豐富的組件，其相關類庫都在 ht.graph 包下。GraphView 具有基本圖形的呈現和編輯功能，拓?fù)涔?jié)點連線及自動布局功能，電力和電信等行業預定義對象，具有動畫渲染等特效，因此其應用面很廣泛，可作為監控領域的繪圖工具和人機界面，可作為一般性的圖形化編輯工具，可擴展成工作流和組織圖等企業應用。簡單說來就是：拓?fù)鋱D是泛化的說法，電信網管的網絡拓?fù)鋱D、電力的電網拓?fù)鋱D、工業控制的監控圖、工作流程圖、思維腦圖等等，簡單說就是節點連線構成的這些都是這里指的拓?fù)鋱D。

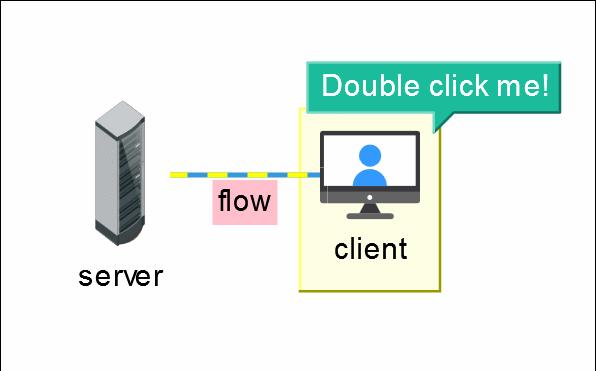

用 HT 開發一個網絡拓?fù)鋱D是非常容易的一件事，只需要短短幾行代碼就能完成一個簡單的服務器與客戶端的拓?fù)鋱D：
這個例子非常基礎，幾乎完成了服務器與客戶端在拓?fù)渖系乃泄δ堋Ｔ挷欢嗾f(shuō)，猜猜看這個例子包括 HTML 標簽的所有部分總共花了多少行代碼？減去空行也就 50 行，我還做了很多樣式部分的設計，畢竟給大家看的例子不能太丑嘛~
大家可以在 tuputu_jb51.rar 自行下載代碼，注意因?yàn)橛?json 文件，會存在圖片跨域問題，需要用 Firefox 或者本地服務器跑起來。
我們?cè)谧铋_(kāi)始就說明一下，HT 是基于 HTML5 標準的企業應用圖形界面一站式解決方案， 其包含通用組件、拓?fù)浣M件和 3D 渲染引擎等豐富的圖形界面開發類庫，用戶只需要引入 ht.js 即可，而且跟別的任何東西完全不沖突，因?yàn)?HT 只是聲明了一個全局變量 ht，僅此而已。
接下來解析代碼部分，首先，搭建拓?fù)鋱D場景：
dm = new ht.DataModel();//數據容器
gv = new ht.graph.GraphView(dm);//拓?fù)浣M件 參數為dm 綁定的數據模型
gv.addToDOM();//將拓?fù)鋱D添加進body體中
HT 的所有組件的根部都是一個 div，通過 getView() 方法獲取，我們?cè)?addToDOM 方法中就用到了這個方法：
addToDOM = function(){
var self = this,
view = self.getView(), //獲取組件底層 div
style = view.style;
document.body.appendChild(view);//將底層 div 添加進 body 體中
style.left = '0';//HT 一般將組件都設置為 absolute 的絕對定位
style.right = '0';
style.top = '0';
style.bottom = '0';
window.addEventListener('resize', function () { self.iv(); }, false); //事件監聽窗口大小變化，iv 為延時刷新組件
}
然后向拓?fù)鋱?chǎng)景中添加“服務器”以及“客戶端”節點：
var server = new ht.Node();
server.setName('server');//設置節點名稱，顯示在節點下方
server.setImage('serverImage');//設置節點圖片
server.setSize(20, 60);//設置節點大小
dm.add(server);//將節點添加進數據容器dm中
server.setPosition(100, 100);//設置節點坐標(x, y)
var group = new ht.Group();//組，組中可以有多個節點
group.setImage('groupImage');//設置圖片
dm.add(group);
var client = new ht.Node();//這個節點是添加進組中的
client.setName('client');
client.setImage('clientImage');
dm.add(client);
group.addChild(client);//組添加孩子
group.setExpanded(true);//設置組為展開模式
client.setPosition(200, 100);//設置節點位置 如果組中只有一個節點，那么這個節點的位置可以為組的位置
服務端與客戶端的連線？2 行代碼搞定！其實 HT 中添加節點的方法非常簡單，一般就 2 行代碼能結束：先聲明實例變量，然后將這個實例變量添加進數據容器中。
var edge = new ht.Edge(server, client);
dm.add(edge);
我們很好奇虛線是怎么做出來的？虛線的形成是搭建在連線之上的，步驟有 3 個：
- 引入 ht-dashflow.js 文件 ;
- 將連線的樣式屬性 edge.dash.flow 設置為 true；
- 在場景組件中打開虛線流動的開關，這里就是 gv.enableDashFlow(true);
是不是非常簡單！接下來我們看看怎么設置：
edge.s({//節點設置樣式屬性
'edge.dash': true,//顯示虛線
'edge.dash.flow': true,//開啟虛線流動
'edge.dash.color': 'yellow',//虛線顏色
'edge.dash.pattern': [8, 8],//虛線樣式
'label': 'flow',//節點注釋
'label.background': 'pink',//節點注釋背景顏色
});
這樣所有的顯示部分就介紹完畢啦~等等，好像還少點什么？對了，我忘了介紹 HT 中的 ht.Group 類了，顧名思義，就是“組”的意思，組中可以包含很多節點，雙擊可顯示或隱藏組內的所有節點，上面代碼有寫到，但是我還做了一點小動作，就是組右上角的顯示部分，其實就是一個標注，用來提示說明的：
group.s({
'group.background': 'rgba(255, 255, 0, 0.1)',//設置組的背景顏色
'note': "Double click me!",//標注 顯示的內容
'note.position': 13,//標注位置
'note.offset.y': 10,//標注位置y軸偏移
});
我們可以通過 note.position 來改變標注的位置（具體位置信息請參考HT for Web 位置手冊 ），也可以使用 note.offset.x 和 note.offset.y 來改變標注的位置。
全部代碼解析完畢！我會盡快更新，如果大家覺得進度慢的話，可以自己去我們官網（ HT for Web ）上學習，希望大家能有更多的收獲，學習是自己的事情，快動手實踐將這片文章的內容變成你自己的知識吧！
