一、前言

嗨，大家好，我是新發。

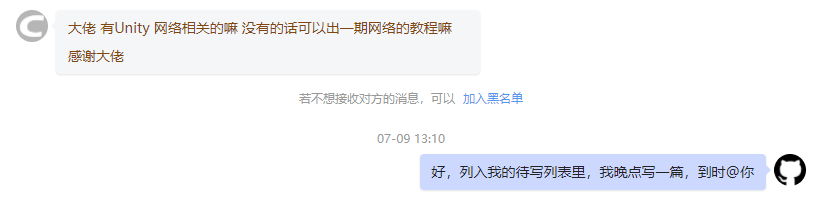

有同學私信我讓我寫一篇Unity網格相關的教程，

那我就帶大家來一次Unity的網格探險之旅吧~

二、Hello Mesh

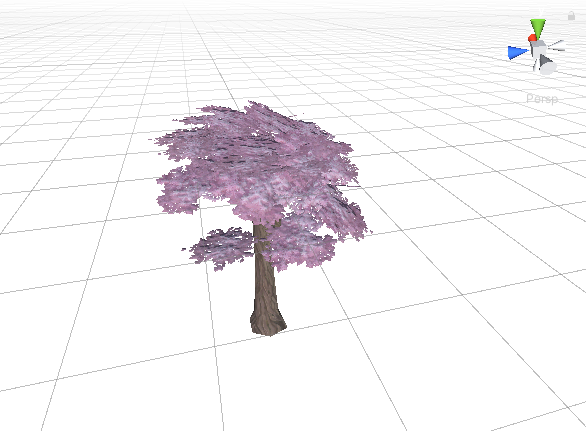

我背著旅行背包走在Unity的場景中，突然眼前出現了一棵樹，

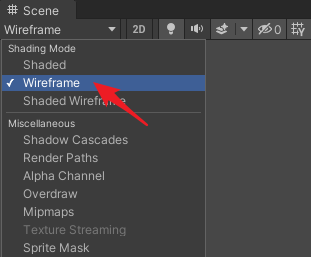

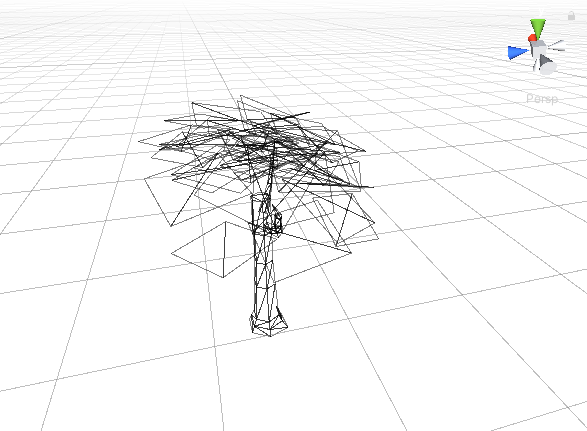

我走近一看，這棵樹身上掛著MeshFilter和MeshRenderer組件，根據Unity探險手冊記載，這個MeshFilter是網格過濾器，它會引用一個網格資源，我順騰摸瓜，找到了對應的網格，

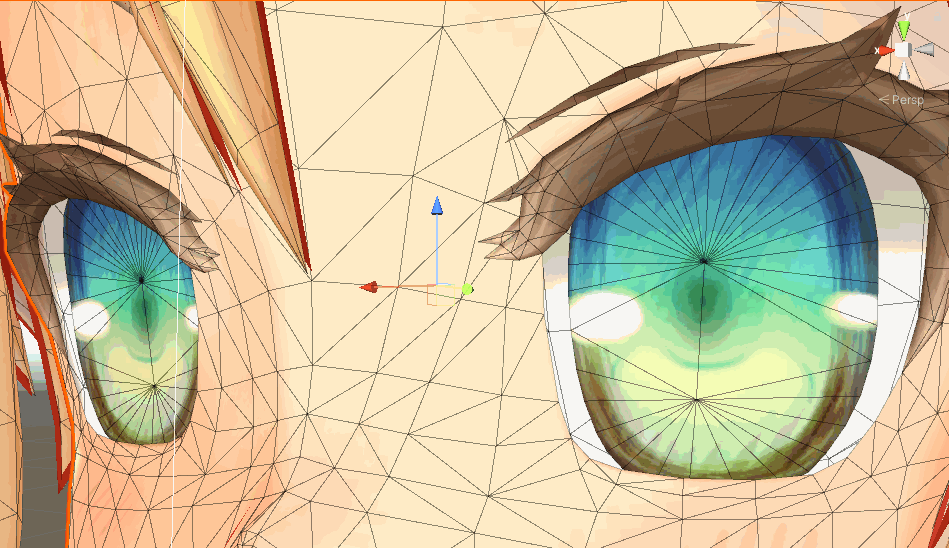

實在太美了，我久久佇立，這就是網格啊！

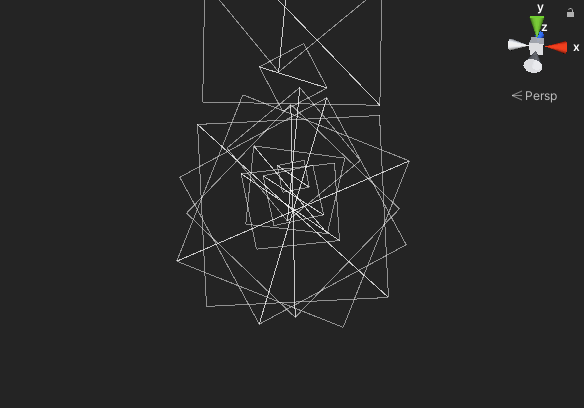

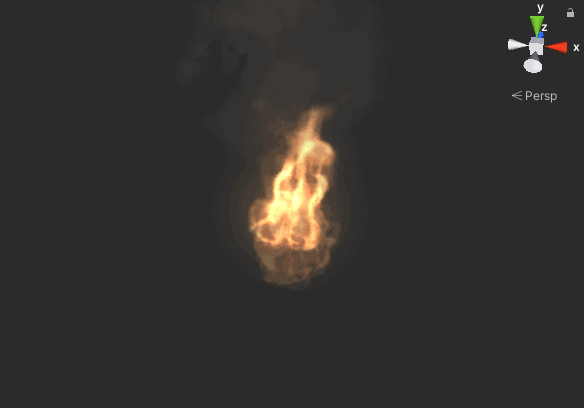

正當我欣賞著網格三角形時，突然世界暗了下來，眼前出現了一團火，

我又拿出了Unity探險手冊，啊，這一定就是粒子系統了！它可以動態生成網格。

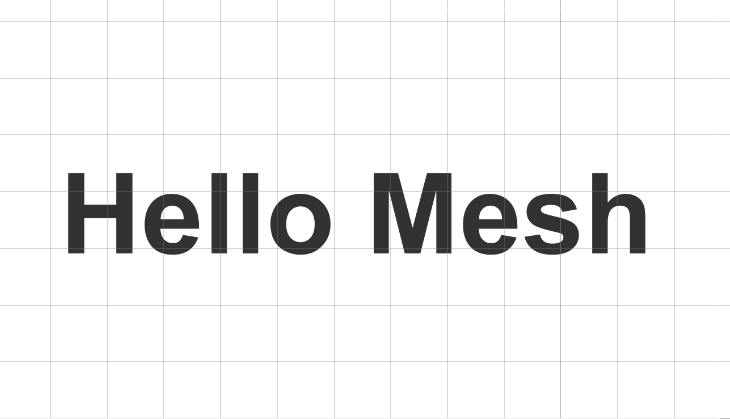

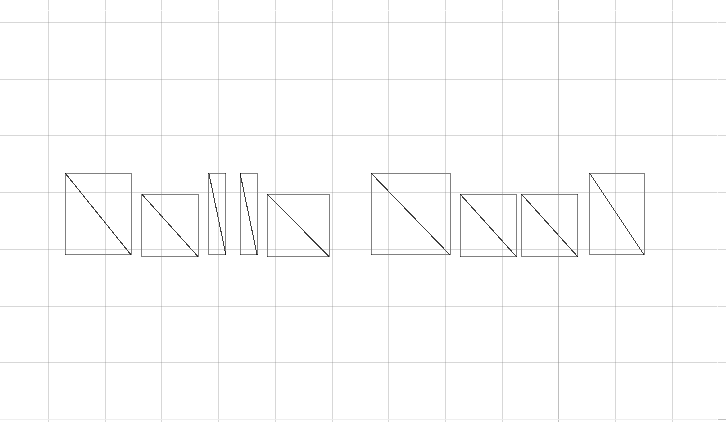

天外傳來一陣打字聲，場景中出現了一行看起來像文字的網格，作為一個具有多年Hello World經驗的程序員，我看出了第一個單詞應該是Hello，第二個單詞…我知道了，

是Hello Mesh！

（此處為震撼人心的入場音樂）

三、萌新初識Mesh

1、引擎內置的Mesh

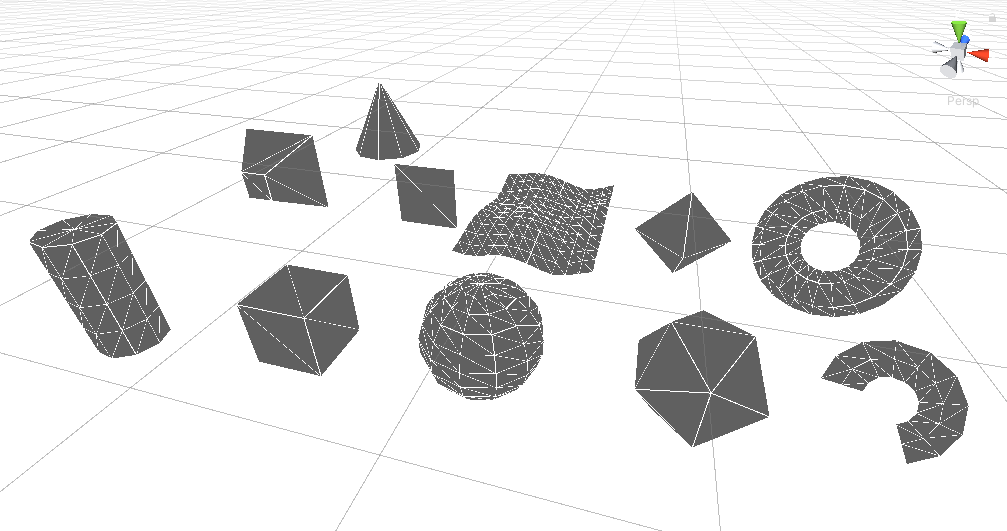

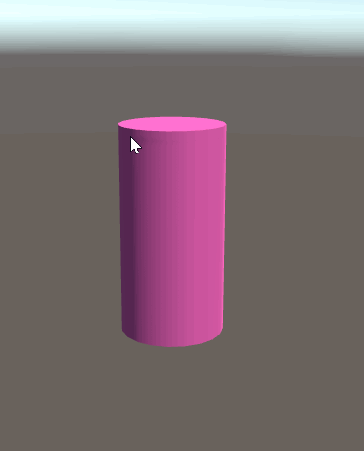

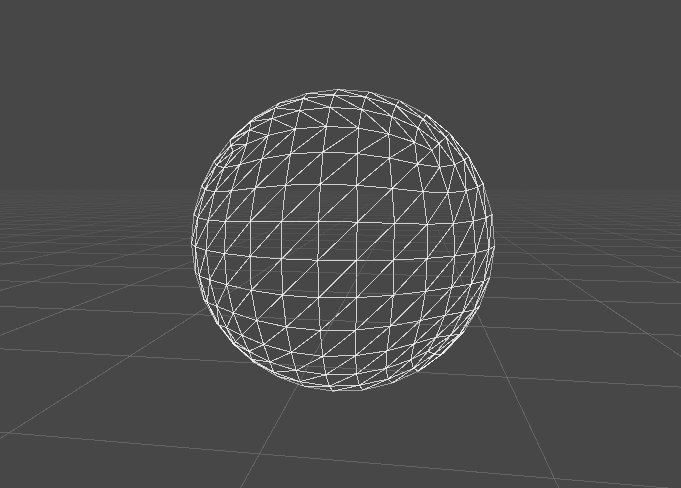

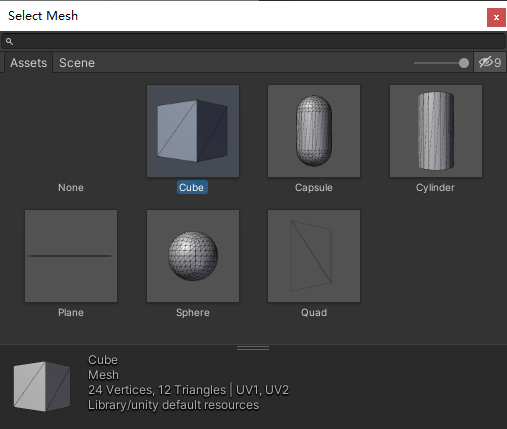

網格的英文名是Mesh，Unity萌新最先接觸的網格應該就是引擎內置的Cube（正方體）、Capsule（膠囊體）、Cylinder（圓柱體）、Plane（平面）、Sphere（球體）、Quad（四邊形），如下

事實上，我們?cè)?code>Unity場景中，所有能被渲染出來的物體都會帶有網格，比如3D模型、粒子特效、UI、文字等等。

2、Mesh是什么

從概念上講，網格是圖形硬件用來繪制復雜內容的構造。它至少包含一組定義3D空間中點的頂點，以及一組連接這些點的三角形，實際上還包含法線、頂點顏色紋理坐標等信息，這些三角形構成了網格所代表的任何表面。

我們可以看下Unity的Mesh類，Mesh的屬性和方法很多，我這里列舉幾個比較常用的，如下

// 頂點坐標數組
public Vector3[] vertices { get; set; }
// 法線向量數組
public Vector3[] normals { get; set; }
// 頂點顏色數組
public Color[] colors { get; set; }
// 三角形序列數組，每三個數字為一組
public int[] triangles { get; set; }
// uv坐標數組
public Vector2[] uv { get; set; }
// 重新計算法線，在修改完頂點后，通常會更新法線來反映新的變化，注意，法線是根據共享的頂點計算出來的。
public void RecalculateNormals();
// 從法線和紋理坐標重新計算網格的切線。修改網格的頂點和法線之后，如果網格使用引用法線貼圖的著色器進行渲染，則切線需要更新。
public void RecalculateTangents();
// 重新計算從網格包圍體的頂點, 在修改頂點后需要這個函數以確保包圍體是正確的，賦值三角形將自動重新計算這個包圍體。
public void RecalculateBounds();

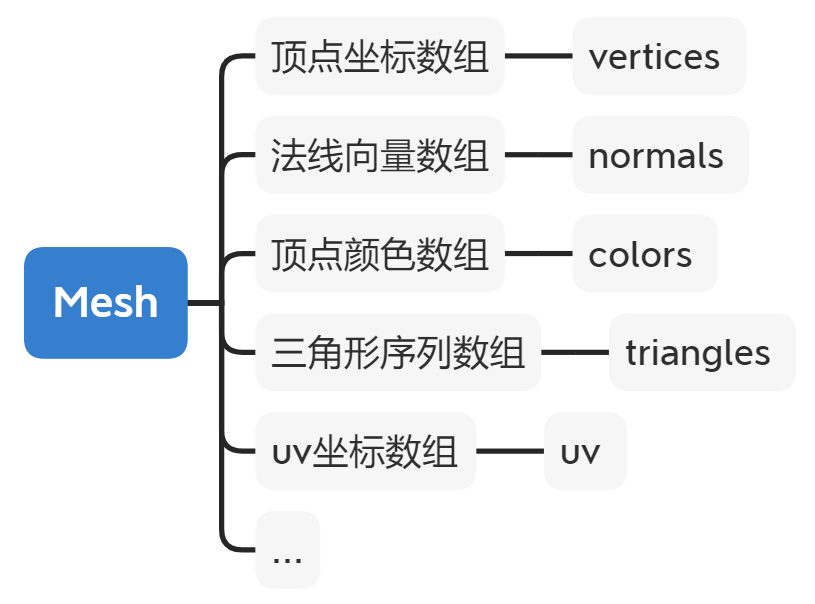

畫個圖，方便大家有個直觀印象，

三、Mesh的創建方式

1、第三方建模軟件

建模本質上就是建網格，我們可以事先通過第三方建模軟件來創建模型網格，

常見的建模軟件比如

3DS MAX官網：https://www.autodesk.com/products/3ds-max/overview

MAYA官網：https://www.autodesk.com/products/maya/overview

blender官網：https://www.blender.org/

2、Unity建模插件：ProBuilder

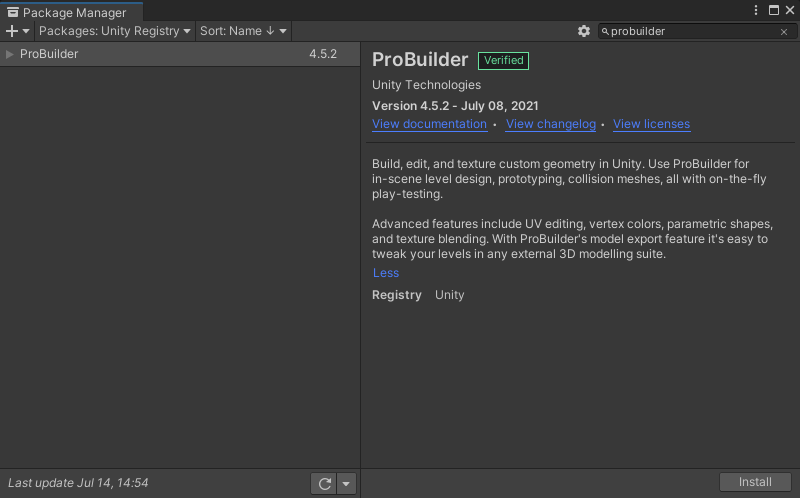

Unity官方提供了一個可以用來創建和自定義幾何體的工具ProBuilder，我們可以在Unity的Package Manager中下載到這個插件，

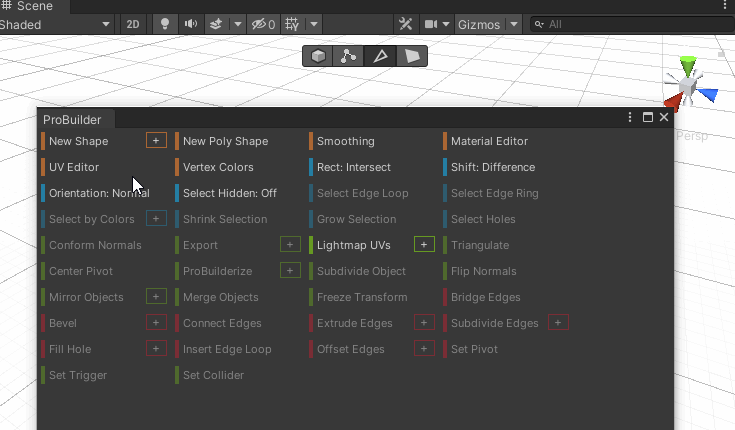

使用ProBuilder我們可以直接在Unity中創建或編輯簡單的幾何體，不用通過第三方建模軟件，提升了效率，方便快速搭建場景原型，

3、程序動態生成網格

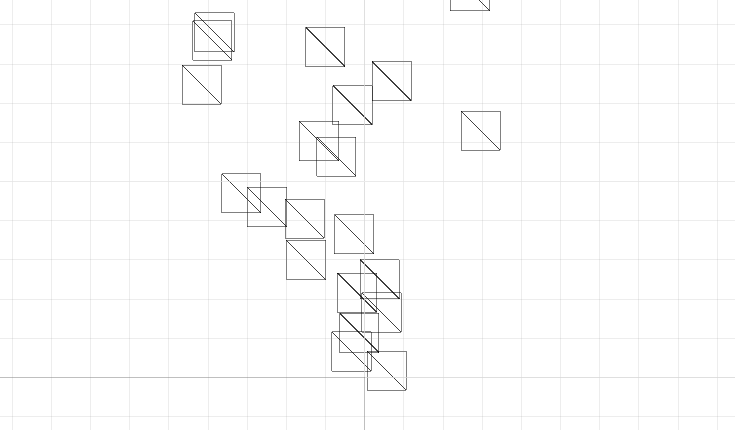

網格也可以是程序動態生成的，比如粒子系統的網格就是動態生成的，

又比如文字，也是程序動態生成網格，

文章后面我還會手把手教你如何使用純代碼來構建網格，這里先不急著寫代碼，我們繼續探尋網格的秘密先~

四、Unity中如何顯示網格

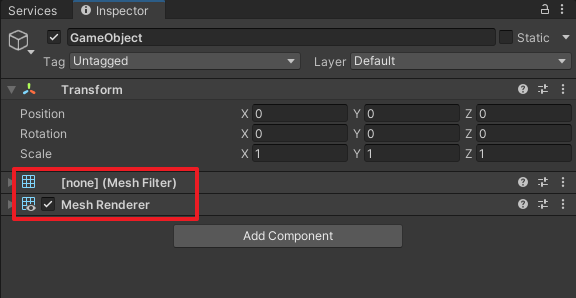

在Unity中，我們要顯示一個網格，需要用到兩個組件：MeshFilter和MeshRenderer。

注：你也可以直接使用SkinnedMeshRenderer組件，與MeshFilter和MeshRenderer的區別我下文會講。

1、MeshFilter：網格過濾器

MeshFilter是網格過濾器，我們需要通過它設置引用的網格資源，比如這里引用的是一個Cube（正方體）網格。

我們可以看下MeshFilter.cs的源碼，

[RequireComponent(typeof(Transform))]
[NativeHeader("Runtime/Graphics/Mesh/MeshFilter.h")]
public sealed partial class MeshFilter : Component
{
    [RequiredByNativeCode]  // MeshFilter is used in the VR Splash screen.
    private void DontStripMeshFilter() {}

    extern public Mesh sharedMesh { get; set; }
    extern public Mesh mesh {[NativeName("GetInstantiatedMeshFromScript")] get; [NativeName("SetInstantiatedMesh")] set; }
}

MeshFilter只有兩個屬性：mesh和sharedMesh，

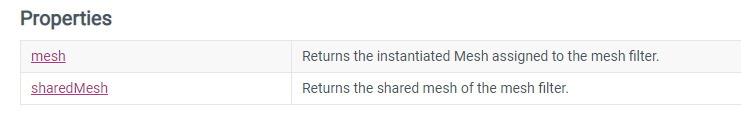

我們查看Unity的官方手冊，看看mesh與sharedMesh的區別：https://docs.unity3d.com/ScriptReference/MeshFilter.html

我來解讀一下，mesh訪問的是一個Mesh資源的實例（副本），這意味著我們修改這個mesh并不會修改到原始資源本身，改的只是Mesh的實例（副本）。
而sharedMesh是原始資源的引用，如果修改了sharedMesh，比如修改頂點坐標，那么原始資源也會被修改。

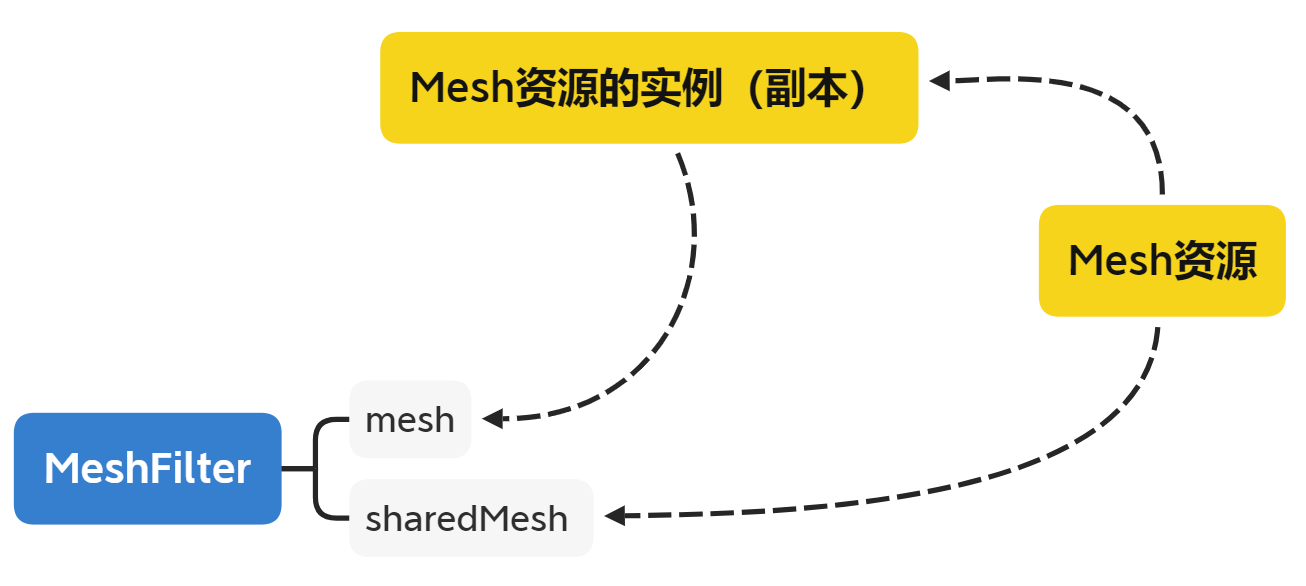

畫成圖大概是這樣子：

這里我順手寫個隨機修改Mesh頂點坐標的腳本，如下，將下面這個RandoMeshmVertices腳本掛到MeshFilter組件所在的物體上即可，

// RandoMeshmVertices.cs
// 隨機修改Mesh頂點坐標
using UnityEngine;
public class RandoMeshmVertices: MonoBehaviour
{
    // Mesh的實例
    MeshFilter meshFilter;
    // 頂點的原始坐標
    Vector3[] originalVertices;
    void Start()
    {
        meshFilter = GetComponentMeshFilter>();
        originalVertices = meshFilter.mesh.vertices;
    }
    void Update()
    {
        // 隨機修改頂點坐標
        Vector3[] vertices = meshFilter.mesh.vertices;
        for (int i = 0, len = originalVertices.Length; i  len; ++i)
        {
            var v = originalVertices[i];
            vertices[i] = v + Random.Range(-0.1F, 0.1F) * Vector3.one;
        }
        meshFilter.mesh.vertices = vertices;
        meshFilter.mesh.RecalculateNormals();
    }
}

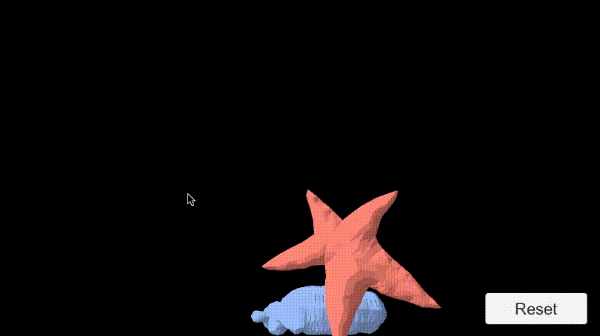

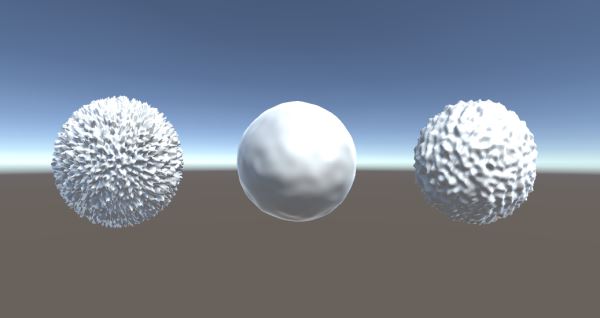

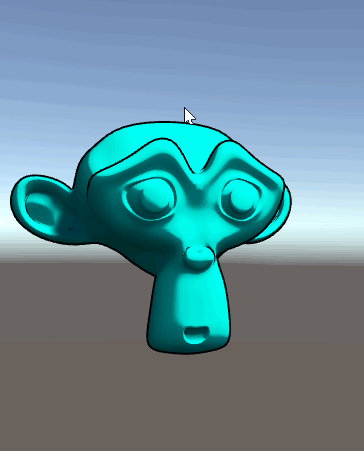

運行效果如下，網格頂點坐標發生了隨機偏移，

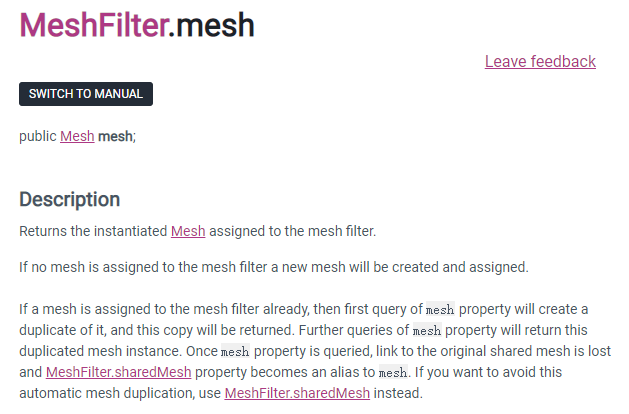

關于mesh屬性的訪問需要特別注意一下，我們先看看Unity官方手冊的說明，https://docs.unity3d.com/ScriptReference/MeshFilter-mesh.html

翻譯一下就是，如果一個Mesh資源已經被分配給MeshFilter的mesh屬性，那么當我們?cè)诖a中第一次訪問mesh屬性時才正真創建了Mesh的實例；再次訪問mesh屬性時則直接返回這個實例，并且一旦mesh屬性被訪問，則與原始共享網格的鏈接會丟失，此時sharedMesh變成mesh的別名，如果我們想避免這種自動生成Mesh實例，可以使用sharedMesh代替。
寫成偽代碼的話大致是這樣子：

public class MeshFilter ...
{
	...
	private Mesh _mesh;
	public Mesh mesh
	{
		get
		{
			if (_mesh == null)
			{
				_mesh = new Mesh();
				Copy(sharedMeh, _mesh);
			}
			return _mesh;
		}
	}
	...
}

還有，如果我們?cè)L問了mesh屬性而導致自動創建了Mesh實例，則需要在代碼中主動調用Resources.UnloadUnusedAssets來銷毀沒有引用的Mesh實例，建議是在場景切換時調用Resources.UnloadUnusedAssets。

2、MeshRenderer：網格渲染器

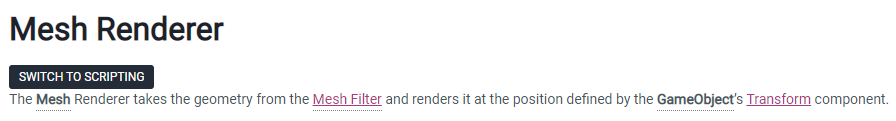

MeshRenderer，顧名思義，網格渲染器。我們依舊先來看看官方手冊的介紹：

https://docs.unity3d.com/Manual/class-MeshRenderer.html

翻譯過來就是MeshRenderer會從MeshFilter那里拿到網格數據并在所在物體的位置處將其渲染出來。

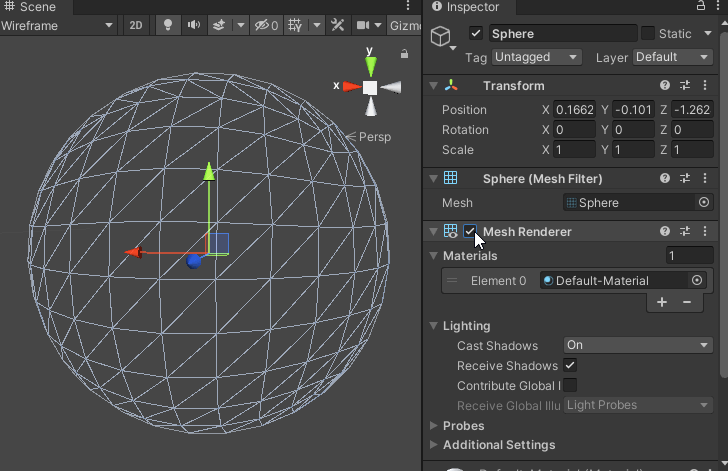

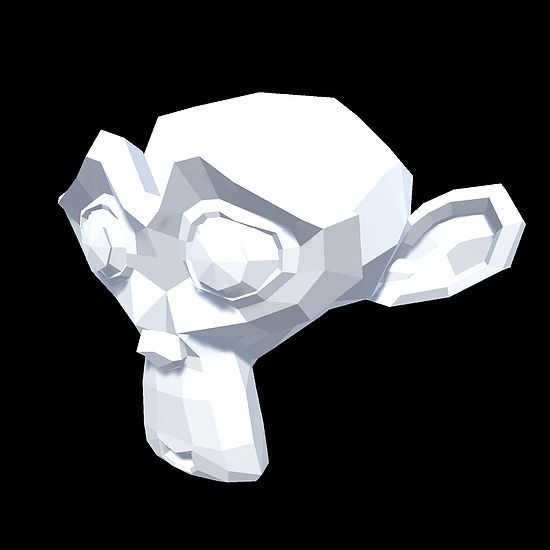

如果沒有MeshRenderer，我們就看不見網格了，如下

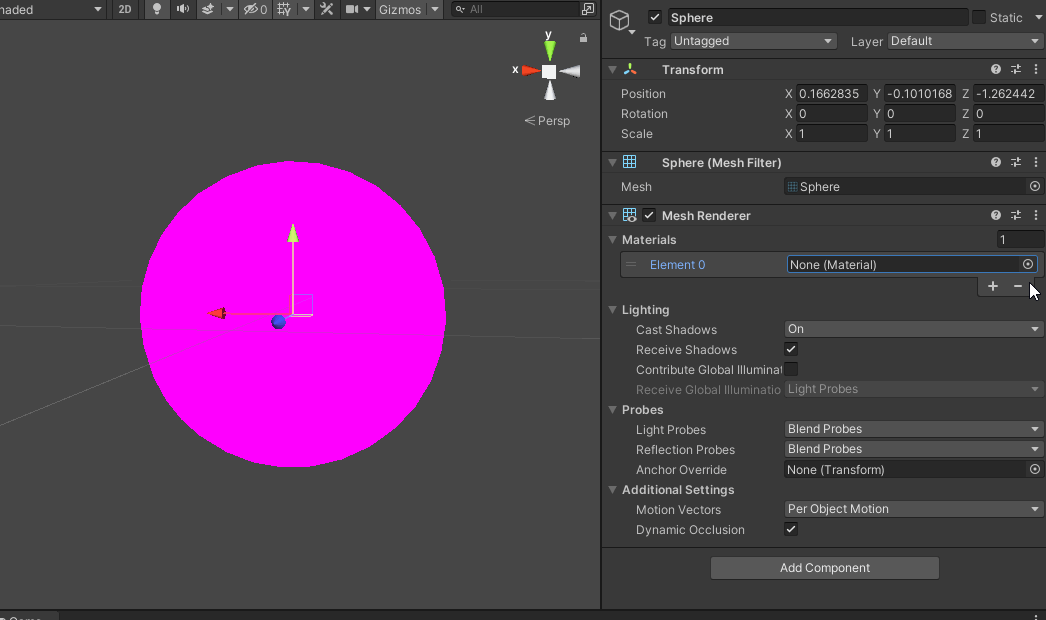

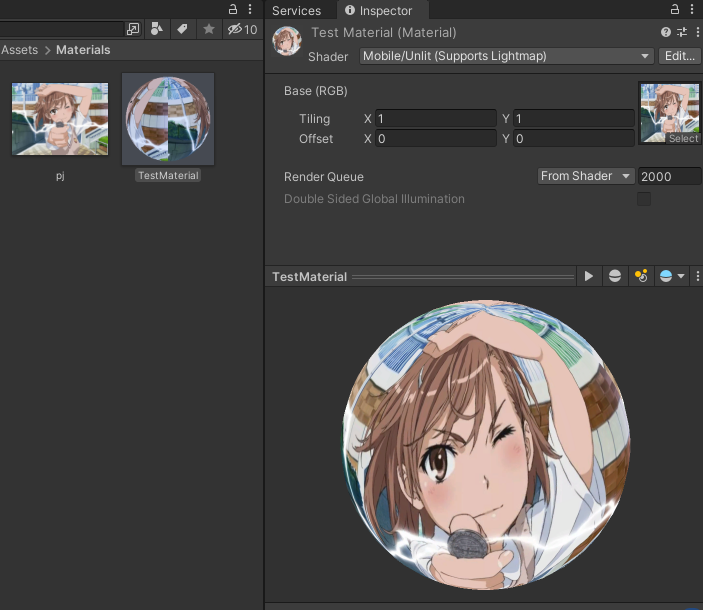

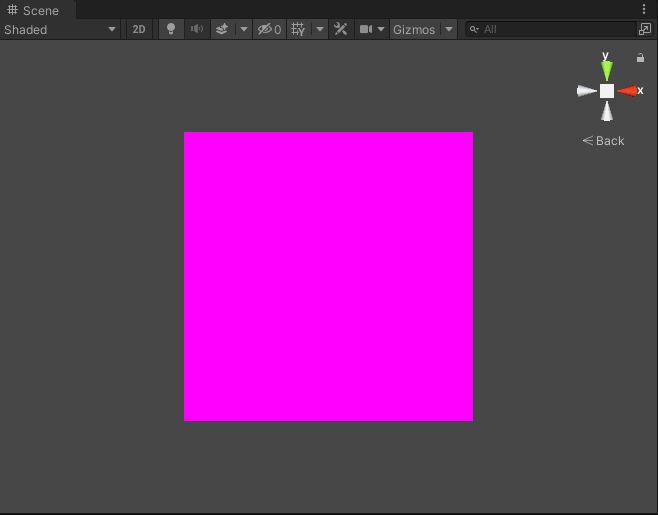

另外，我們還需要在MeshRenderer的Materials中指定一個材質球，這樣才能正常顯示，否則模型表面就是紫色的。

3、SkinnedMeshRenderer：蒙皮網格渲染器

SkinnedMeshRenderer是蒙皮網格渲染器，可能有小伙伴就會問了，上面使用MeshFilter和MeshRenderer已經可以顯示模型網格了，為什么又弄了一個SkinnedMeshRenderer呢？

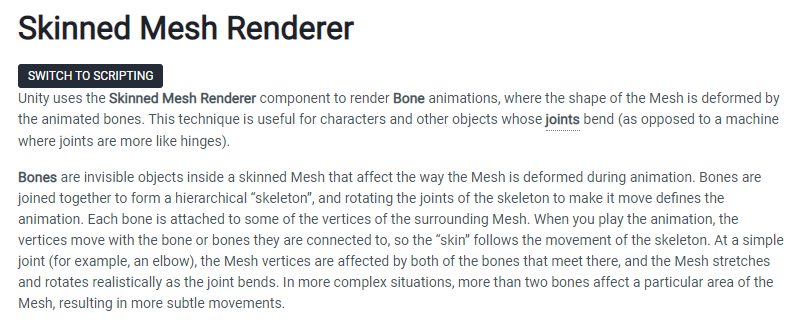

看下Unity官方手冊的介紹：https://docs.unity3d.com/Manual/class-SkinnedMeshRenderer.html

可以看到SkinnedMeshRenderer其實是針對帶 骨骼動畫 的模型的渲染的。

3.1 骨骼動畫

為什么需要做骨骼動畫呢？

就好比我們?nèi)艘粯樱覀兊墓趋罆?huì)隨著我們肌肉的伸縮而動，骨骼又可以帶動它管轄的身體部位發生形變和移動，骨骼還會影響它所連接的其他骨骼一起發生聯動。對應到模型動作上，想想一個簡單的舉手動作要牽涉到多少網格頂點的移動，如果沒有骨骼，那動畫師要每幀挨個網格頂點進行調整，即使動畫做出來了，這個動畫也不能復用到其他模型上，因?yàn)椴煌Ｐ偷捻旤c(diǎn)信息都不一樣，這么低效的動畫制作肯定是不行的，于是，就有了骨骼動畫。

骨骼動畫的原理

就是將模型分為骨骼（Bone）和蒙皮（Mesh）兩個部分，骨骼可分為多層父子骨骼，每個骨骼都附加到周?chē)W(wǎng)格的一些頂點上，在動畫關鍵幀數據的驅動下，計算出各個父子骨骼的位置，基于骨骼的控制通過頂點混合動態計算出蒙皮網格的頂點。

動畫師可以在MAYA軟件上給模型綁定骨骼，綁定骨骼不是本文的重點，這里就不展講開具體操作了，感興趣的同學可以自行百科學習。

制作好導出為fbx格式，

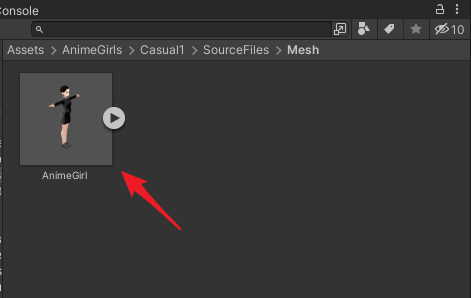

將fbx文件導入到Unity中，選中它，

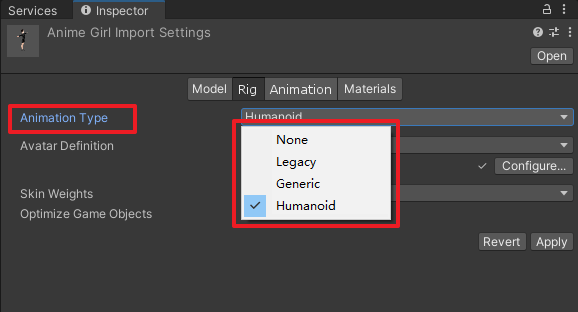

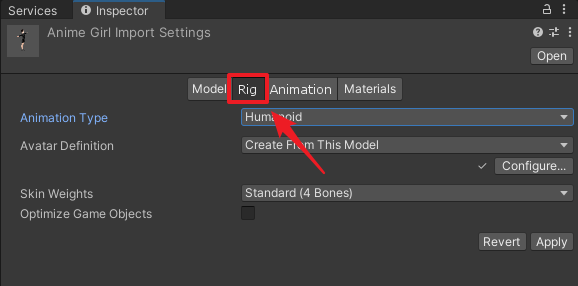

在Inspector視圖中點擊Rig按鈕，

我們可以看到動畫類型Animation Type有None、Legacy、Generic和Humanoid四個，

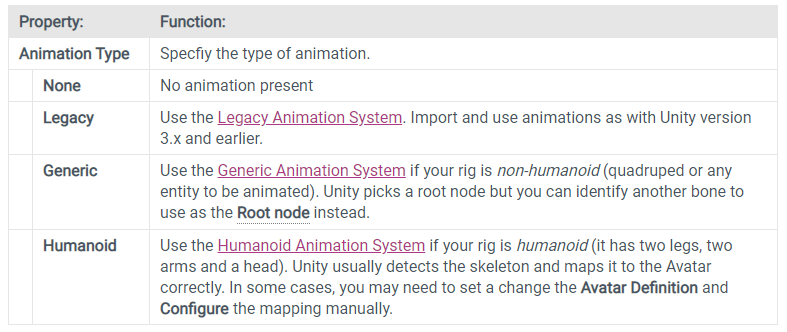

具體選項可以參見Unity官方手冊：https://docs.unity3d.com/Manual/FBXImporter-Rig.html

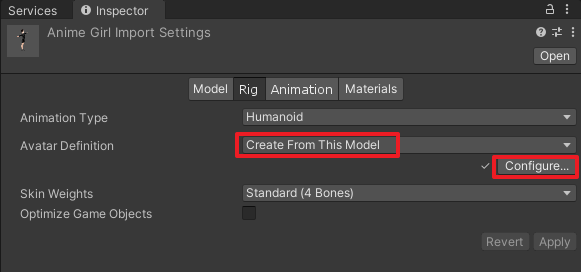

我這里演示一下人形骨骼動畫，選擇Humanoid類型，Avatar Definition選擇Create From This Model，然后點擊Configure，

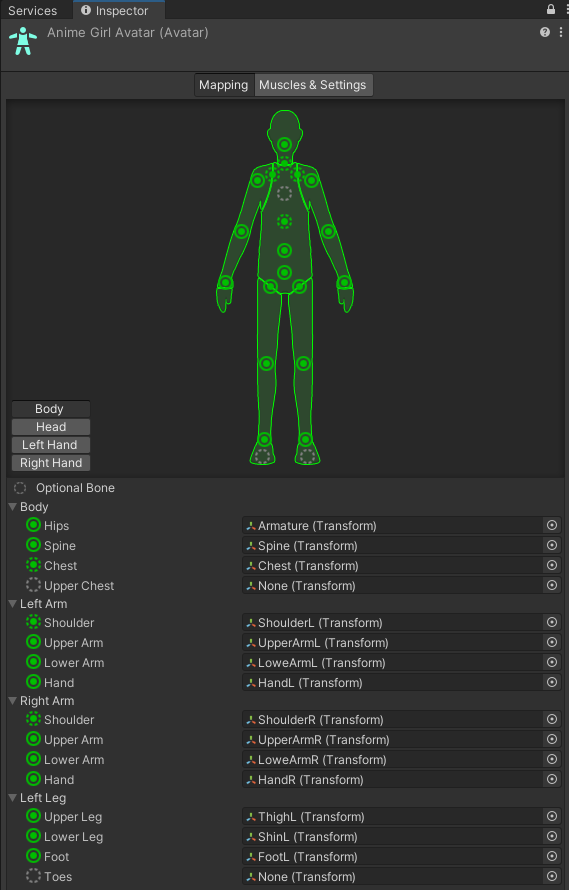

在Inspector視圖中我們就可以看到對應的骨骼綁定信息了，

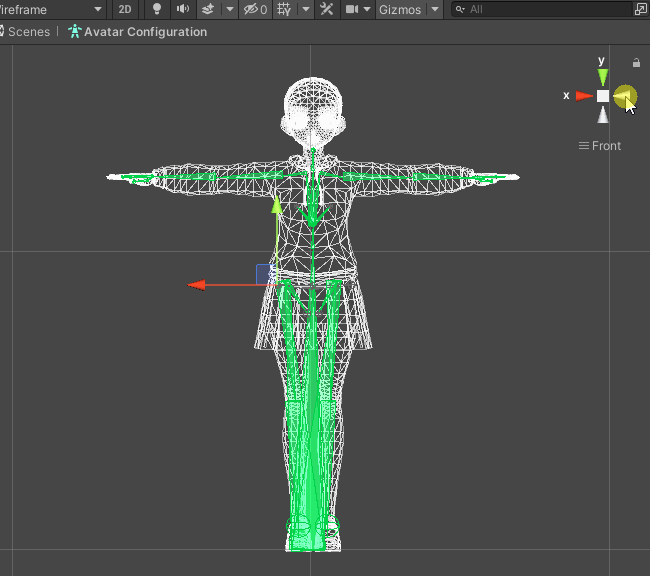

如下，綠色的線段就是一根根骨骼，

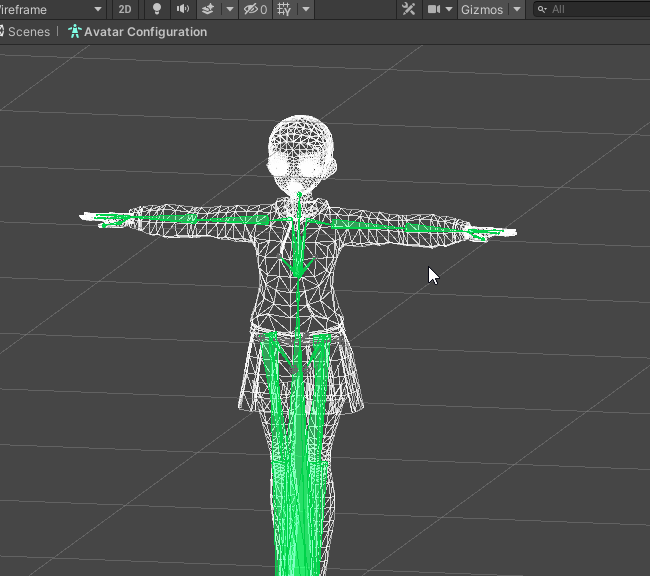

我們調整一根骨骼，對應的網格也會跟著一起動，如下

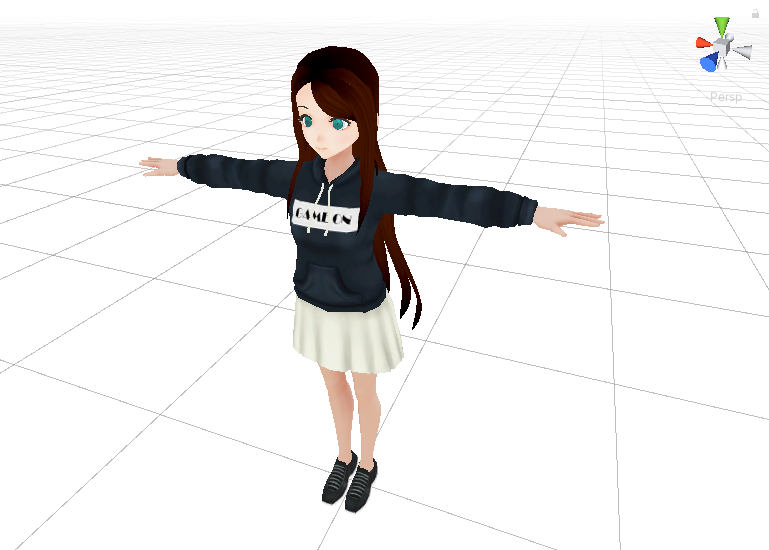

這樣做出來的人形動畫是可以進行復用了，有請妹子上場，

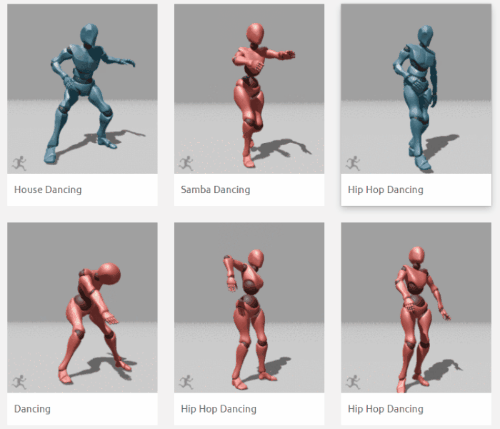

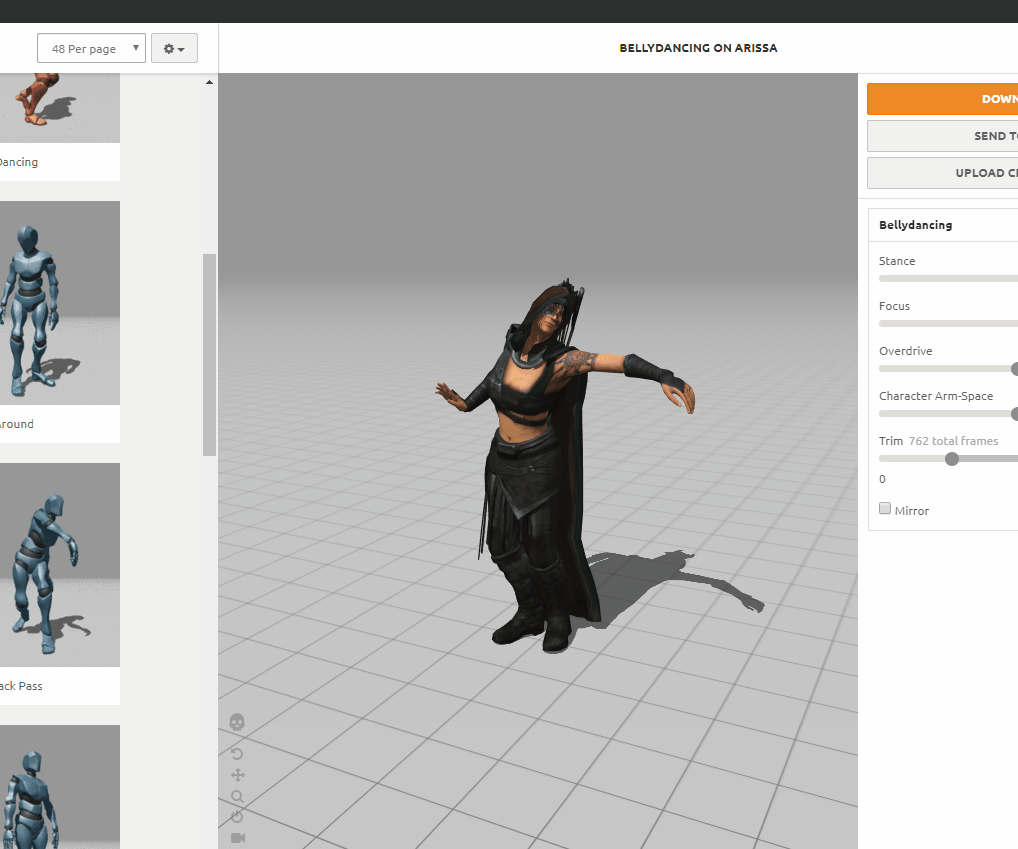

骨骼動畫資源的話，我在之前的文章中也介紹過一個寶藏網站Mixamo：https://www.mixamo.com/，上面有很多做好的人形骨骼動畫，

看，是不是挺好玩的，

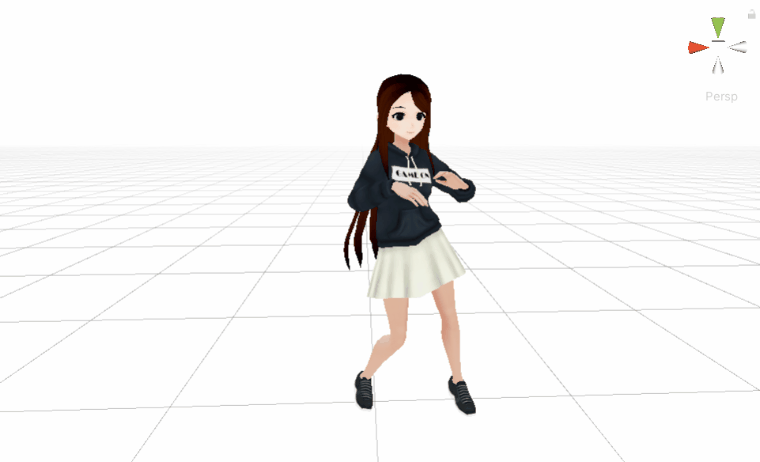

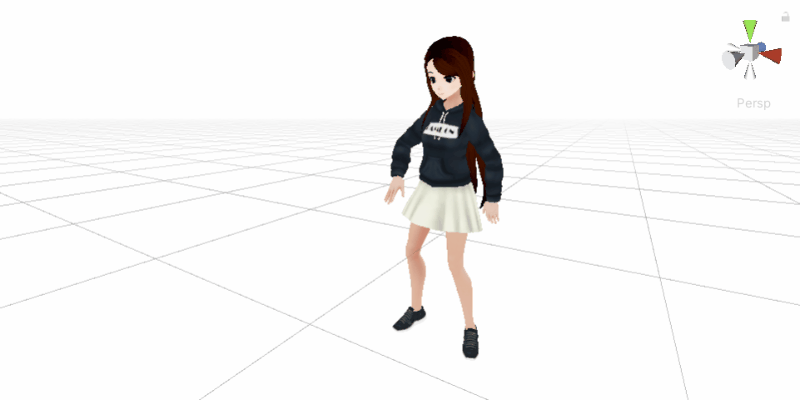

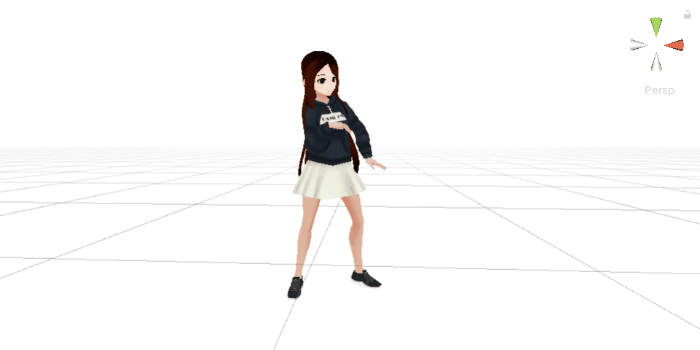

我們可以把它的動作直接復用到我們自己的人形模型上，效果如下：

3.2 SkinnedMeshRenderer組件

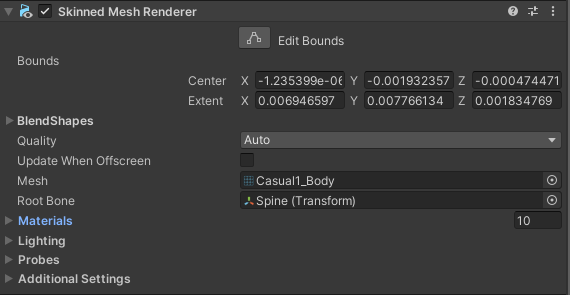

骨骼動畫可以正常播放，要?dú)w功于SkinnedMeshRenderer組件，制作好骨骼動畫的fbx文件導入Unity中，Unity會自動幫我們掛上SkinnedMeshRenderer組件，

其中幾個重要的屬性我講一下，
Bounds：骨骼數據；
Mesh：要渲染的網格；
Root Bone：根骨骼，其他骨骼都是相對根骨骼移動的；
BlendShapes：一般用于制作表情融合，我之前寫過一篇文章講過BlendShapes：

Unity通過BlendShape實現面部表情過渡切換Animation教程

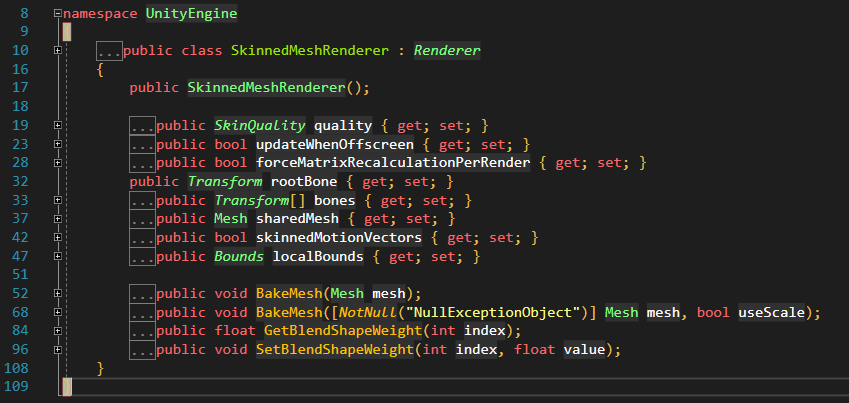

我們?cè)賮?lái)看看SkinnedMeshRenderer腳本的屬性和方法：

需要講的應該就是這個BakeMesh方法了，下面我就單獨拎出來講下BakeMesh。

3.2 使用BakeMesh進行優化

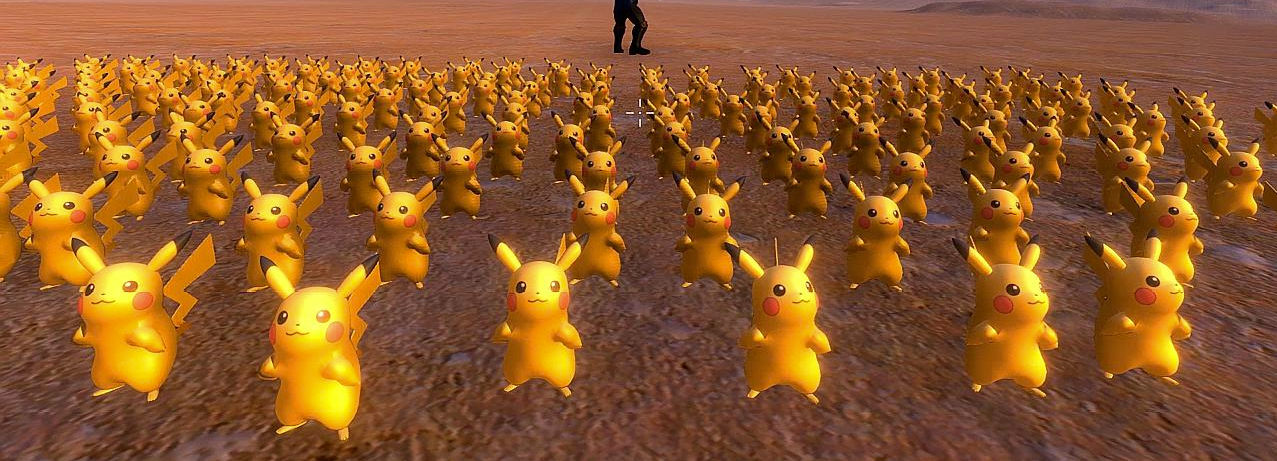

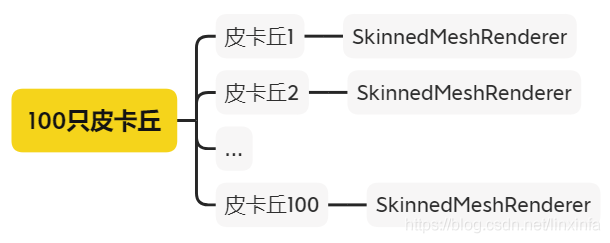

假設現在場景中有100只皮卡丘，每只皮卡丘的網格、貼圖、動作相同，

如果每只皮卡丘身上都掛SkinnedMeshRenderer，那就是100個SkinnedMeshRenderer在計算蒙皮，

由于SkinnedMeshRenderer是根據骨骼動畫動態計算網格頂點坐標，這個運算開銷還是不小的，有沒有辦法優化呢？

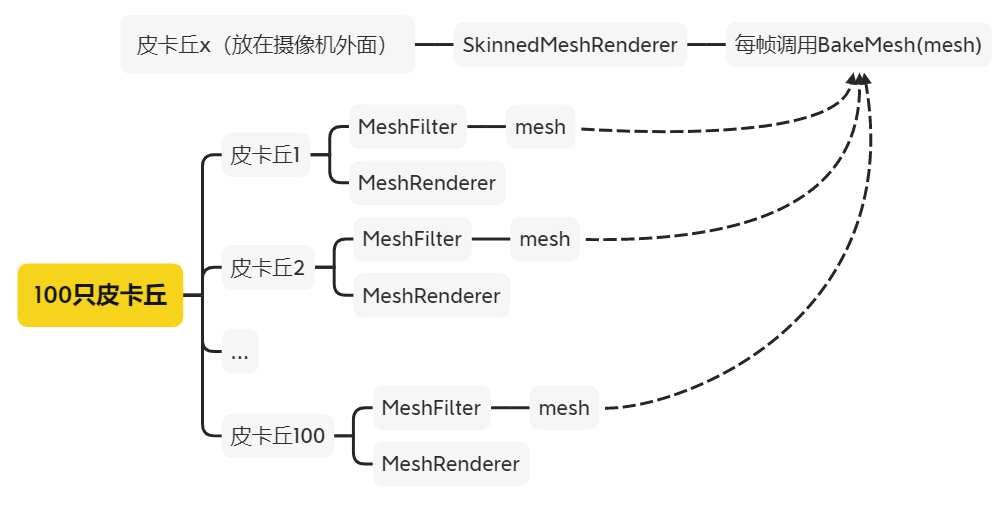

SkinnedMeshRenderer提供了一個BakeMesh方法，可以將一個蒙皮動畫的某個時間點上的動作，Bake成一個不帶蒙皮的Mesh，我們統一使用這個Mesh來顯示其余的皮卡丘，這樣就可以大大減少了SkinnedMeshRenderer的計算了，
畫成圖大概是這樣子：

不過，上面這種方案的局限性是每只皮卡丘的動畫是相同的，如果突然某一只皮卡丘要播放與其他皮卡丘不同的動畫，那就不行了。

另一種Bake方案可以是這樣：
對皮卡丘的每個動畫進行遍歷采樣，把采樣到的Mesh存到數組中，因?yàn)檫@里要Bake很多網格，比較耗時，建議在加載場景時時就完成采樣過程；后面要播放某個動畫時直接從這個Mesh數組中獲取Mesh來顯示，此時直接使用MeshFilter加MeshRenderer的方式來顯示網格就好了。
貼個BakeMesh的示例腳本：

using UnityEngine;
using System.Collections.Generic;
/// summary>
/// Bake Mesh 示例
/// /summary>
public class BakeMeshTest : MonoBehaviour
{
    [SerializeField]
    Animation m_animation;
    [SerializeField]
    SkinnedMeshRenderer m_skinnedMeshRenderer;
    [SerializeField]
    string m_clipToBake = "Idle";
    ListMesh> m_bakedMeshList = new ListMesh>();
    /// summary>
    /// 采樣幀數
    /// /summary>
    [SerializeField]
    int m_numFramesToBake = 30;
    void Start()
    {
        // 獲取要Bake的動畫片段
        AnimationState clipState = m_animation[m_clipToBake];
        if (clipState == null)
        {
            Debug.LogError(string.Format("Unable to get clip '{0}'", m_clipToBake), this);
            return;
        }
        // 開始播放動畫
        m_animation.Play(m_clipToBake, PlayMode.StopAll);
        // 設置動畫初始時間戳
        clipState.time = 0.0f;
        // 采樣幀間隔
        float deltaTime = clipState.length / (float)(m_numFramesToBake - 1);
        for (int frameIndex = 0; frameIndex  m_numFramesToBake; ++frameIndex)
        {
            string frameName = string.Format("BakedFrame{0}", frameIndex);
            // 創建Mesh
            Mesh frameMesh = new Mesh();
            frameMesh.name = frameName;
            // 動畫采樣
            m_animation.Sample();
            // 執行BakeMesh
            m_skinnedMeshRenderer.BakeMesh(frameMesh);
            m_bakedMeshList.Add(frameMesh);
            // 設置動畫時間戳
            clipState.time += deltaTime;
        }
        // 停止播放動畫
        m_animation.Stop();
    }

}

需要提醒的是，這個方案是利用空間換時間，如果模型頂點數據特別多或動畫時長特別長的時候，這時就會遇到內存瓶頸。

五、純代碼動態創建網格

一般情況下，網格是事先制作好的資源，但也有一些特殊的需求需要在代碼中動態創建網格。

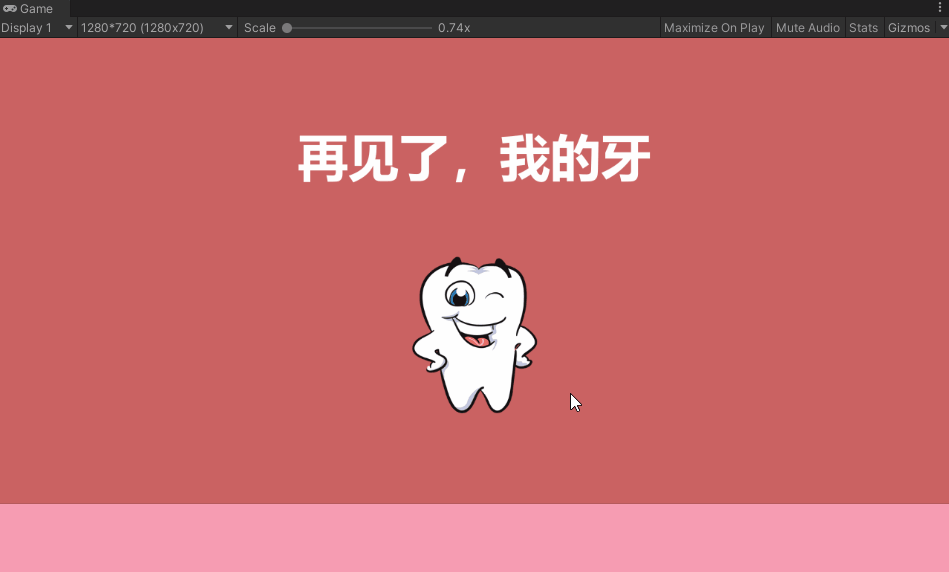

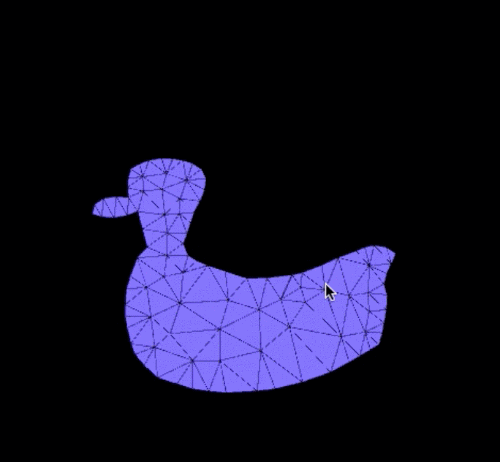

比如我之前寫的一篇牙齒碎了的文章：

游戲開發Unity2D圖片任意形狀破碎裂片效果展示

現在我來教大家如何使用代碼從零創建網格并將網格渲染出來，下文我以創建一個正方形網格為例進行講解。

1、創建Mesh對象

第一步最簡單，就是直接new一個Mesh，

var mesh = new Mesh();

2、頂點坐標

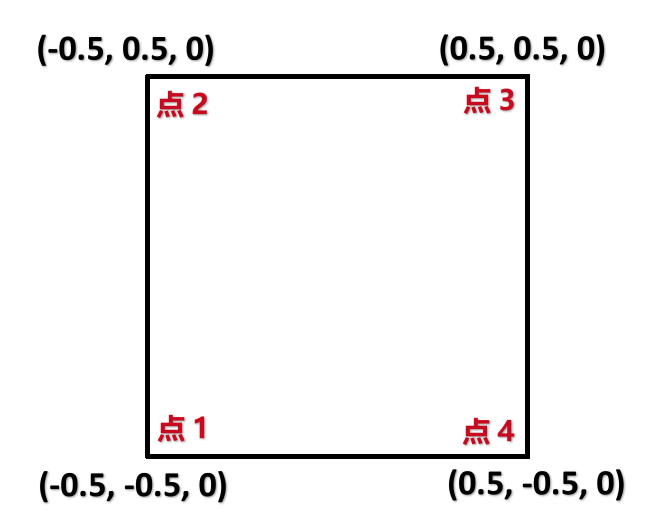

首先分析一下，一個四邊形有四個頂點，假設正方形邊長為1，四個點的坐標如下，

寫成代碼就是這樣：

// 構建頂點坐標
var vertices = new ListVector3>();
vertices.Add(new Vector3(-0.5f, -0.5f, 0));
vertices.Add(new Vector3(-0.5f, 0.5f, 0));
vertices.Add(new Vector3(0.5f, 0.5f, 0));
vertices.Add(new Vector3(0.5f, -0.5f, 0));
// 將頂點坐標設置給Mesh
mesh.SetVertices(vertices);

3、UV坐標

UV坐標就是紋理貼圖坐標，它將紋理上每一個點精確對應到模型物體的表面上，注意U和V的取值范圍是0~1。

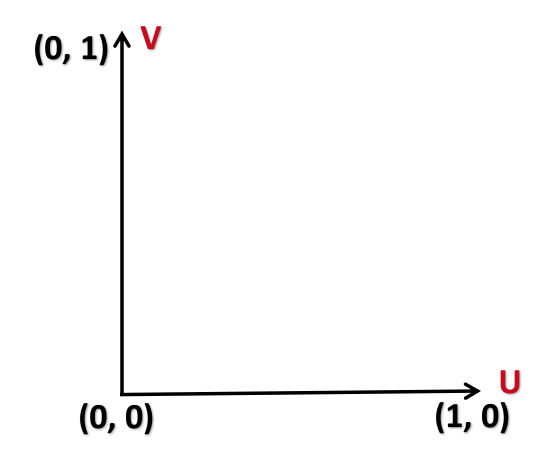

UV坐標系原點在左下角，U軸是水平軸，V軸是豎直軸，如下：

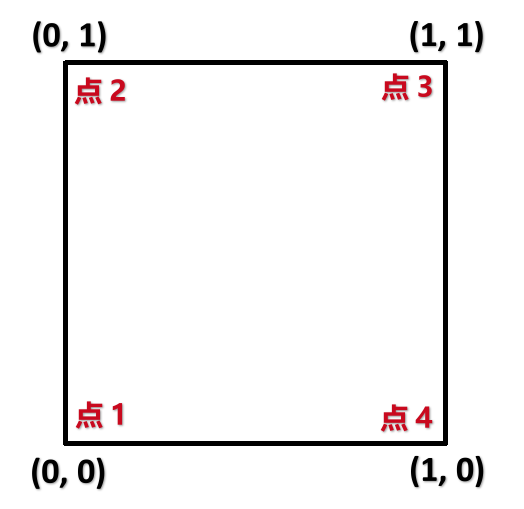

對應到我們的上面那個正方向網格的話，四個點的UV坐標如下：

寫成代碼就是這樣：

// 構建UV坐標
var uvs = new ListVector2>();
uvs.Add(new Vector2(0, 0));
uvs.Add(new Vector2(0, 1));
uvs.Add(new Vector2(1, 1));
uvs.Add(new Vector2(1, 0));
// 將UV坐標設置給Mesh
mesh.SetUVs(0, uvs);

4、三角形序列

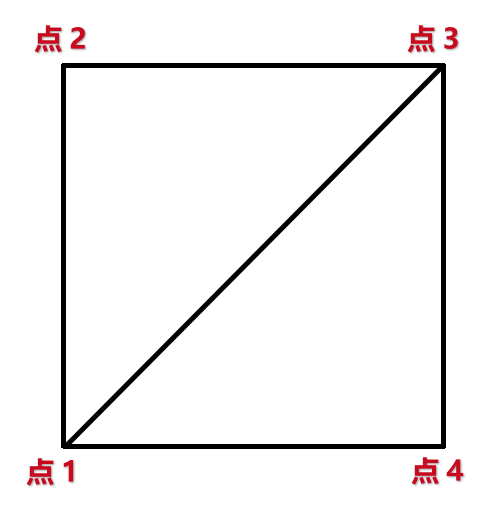

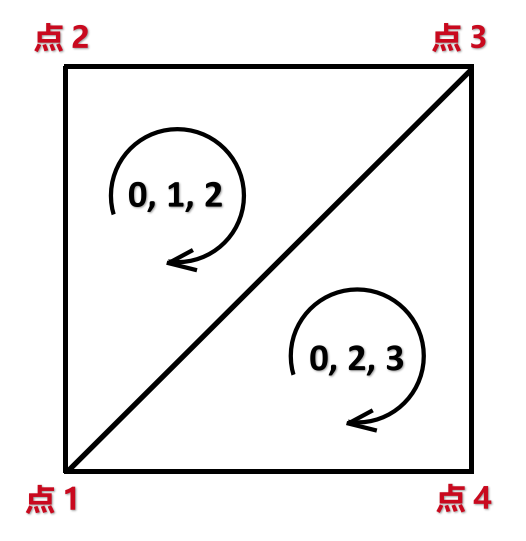

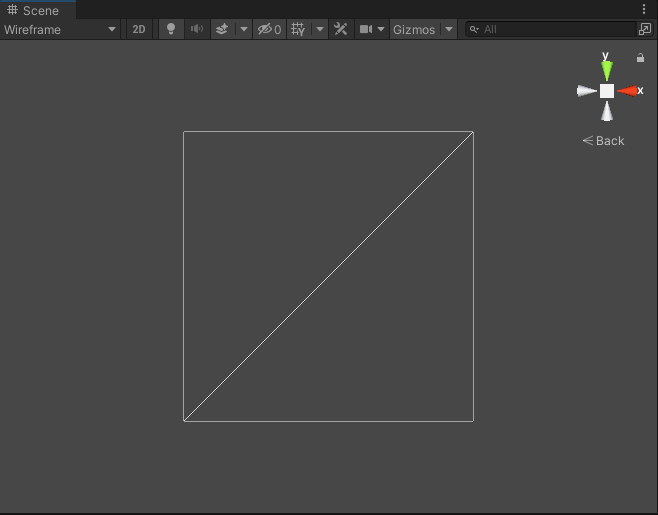

網格需要切分成三角形，我們可以這樣切分，

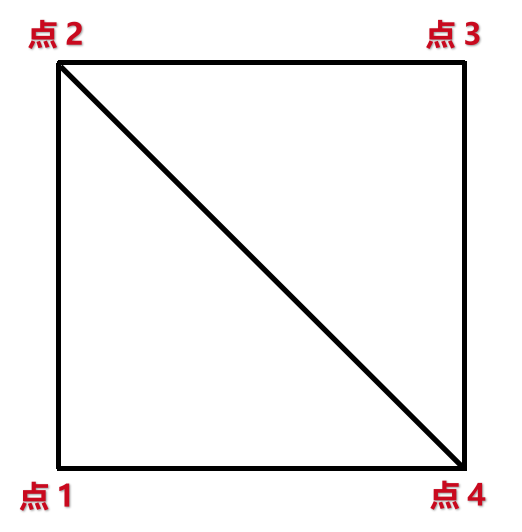

當然也可以這樣切分，

兩種切分方法對應不同的三角形序列，假設 法線方向 是垂直于屏幕從內指向屏幕外的話，第一種切分方式的三角形序列如下：

注：法線的方向就決定了表面正面，如果你的材質是單面渲染的話，那么只有從正面看才能看到網格被渲染。

即三角形序列為：{ 0, 1, 2, 0, 2, 3 }，注意序號是從0開始的。
為什么是這樣的順序呢？我教大家一個技巧，伸出你的左手，豎起大拇指，像這樣子，

大拇指指向法線的方向，那么此時你的其余四根手指頭環繞的方向就是三角形的序號的順序，三個序號為一組按順序塞入數組中即可，即得到的數組就是：{ 0, 1, 2, 0, 2,3}當然，以下數組最終的效果都是等價的，只要順序一致即可：

{ 0, 1, 2, 0, 2, 3 }，
{ 1, 2, 0, 0, 2, 3 }，
{ 0, 2, 3, 1, 2, 0 }，
…

我們現在寫成代碼，

// 重新計算法線，注意，法線是根據共享的頂點計算出來的。
mesh.RecalculateNormals();

// 重新計算包圍體，在修改頂點后需要這個函數以確保包圍體是正確的
mesh.RecalculateBounds();

// 從法線和紋理坐標重新計算網格的切線（如果網格使用引用法線貼圖的著色器進行渲染，則切線需要更新）
// 因?yàn)槲覀冞@里不使用法線貼圖，所以就不調用它了
// mesh.RecalculateTangents();

5、重新計算法線和包圍體

當我們?cè)O(shè)置或修改了頂點數據后，需要調用Mesh的Recalculate方法來重新計算一些必要的信息，比如重新計算法線、包圍體，代碼如下

// 重新計算法線，注意，法線是根據共享的頂點計算出來的。
mesh.RecalculateNormals();

// 重新計算包圍體，在修改頂點后需要這個函數以確保包圍體是正確的
mesh.RecalculateBounds();

// 從法線和紋理坐標重新計算網格的切線（如果網格使用引用法線貼圖的著色器進行渲染，則切線需要更新）
// 因?yàn)槲覀冞@里不使用法線貼圖，所以就不調用它了
// mesh.RecalculateTangents();

6、完整版代碼

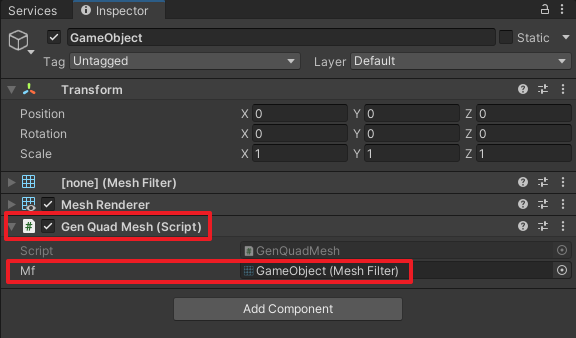

以上代碼封裝成GenQuadMesh.cs腳本，完整代碼如下：

// 使用代碼生成四邊形網格
using System.Collections.Generic;
using UnityEngine;
[RequireComponent(typeof(MeshFilter))]
[RequireComponent(typeof(MeshRenderer))]
public class GenQuadMesh : MonoBehaviour
{
    public MeshFilter mf;
    private void Start()
    {
        mf.mesh = Build();
    }
   public static Mesh Build()
    {
        var mesh = new Mesh();
        // 構建頂點坐標
        var vertices = new ListVector3>();
        vertices.Add(new Vector3(-0.5f, -0.5f, 0));
        vertices.Add(new Vector3(-0.5f, 0.5f, 0));
        vertices.Add(new Vector3(0.5f, 0.5f, 0));
        vertices.Add(new Vector3(0.5f, -0.5f, 0));
        // 將頂點坐標設置給Mesh
        mesh.SetVertices(vertices);
        // 構建UV坐標
        var uvs = new ListVector2>();
        uvs.Add(new Vector2(0, 0));
        uvs.Add(new Vector2(0, 1));
        uvs.Add(new Vector2(1, 1));
        uvs.Add(new Vector2(1, 0));
        // 將UV坐標設置給Mesh
        mesh.SetUVs(0, uvs);
        // 設置三角形序列
        var triangles = new int[] { 0, 1, 2, 0, 2, 3 };
        mesh.SetTriangles(triangles, 0);
        mesh.RecalculateNormals();
        mesh.RecalculateBounds();
        return mesh;
    }
}

7、測試

創建一個空物體，掛上MeshFilter和MeshRenderer組件。

再掛上我們上面寫的GenQuadMesh腳本，賦值mf變量為MeshFilter對象，如下

運行Unity，看到一個紫色快，

將Scene視圖的模式設置為Wireframe，如下

現在我們可以看到我們動態創建的網格啦，

上面之所以顯示紫色塊，是因?yàn)槲覀儧](méi)有給MeshFilter設置材質球，順手做一個炮姐的材質球吧，

給MeshRenderer設置材質球?qū)ο螅?/p>

重新運行Unity，效果如下，

8、項目源碼

要用代碼動態創建一個Mesh，就是new一個Mesh，給它塞入頂點坐標、UV坐標和三角形序列即可。再?gòu)?fù)雜的網格也可以通過這些步驟創建出來~
下面這些就是使用純代碼創建出來的幾何體網格，感興趣的同學可以下載項目源碼下來學習。
項目源碼：https://codechina.csdn.net/linxinfa/unity-mesh-builder

六、網格相關的開源項目

我再推薦一些網格相關的開源項目給大家~

1、2D網格涂鴉

項目地址：https://github.com/mattatz/unity-triangulation2D

2、3D網格涂鴉

項目地址：https://github.com/mattatz/unity-teddy

3、網格體素化

項目地址：https://github.com/Scrawk/Mesh-Voxelization

4、網格平滑算法

項目地址：https://github.com/mattatz/unity-mesh-smoothing

5、網格切割

項目地址：https://github.com/hugoscurti/mesh-cutter

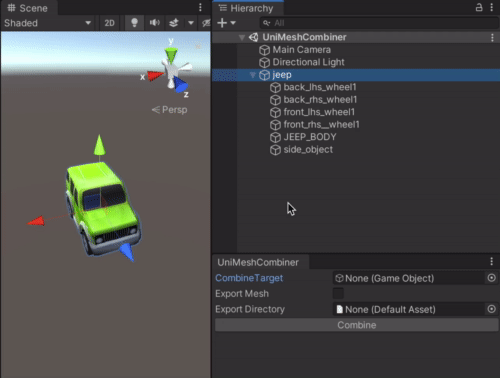

6、網格合并

項目地址：https://github.com/sanukin39/UniMeshCombiner

七、未完的探險

好了，這次探險之旅就暫時到這里吧，還有很多內容需要探索，先保持體力，我們下次再見,更多關于Unity網格(Mesh\動態合批\骨骼動畫\蒙皮)的資料請關注腳本之家其它相關文章！
