可以直接跳到最后整體代碼看一看是不是很少的代碼?。。?！
思路：
1. 數據的整合
2. 圖片的灰度轉化
3. 圖片的二值轉化
4. 圖片的輪廓識別
5. 得到圖片的頂點數
6. 依據頂點數判斷圖像形狀
一、原數據的展示

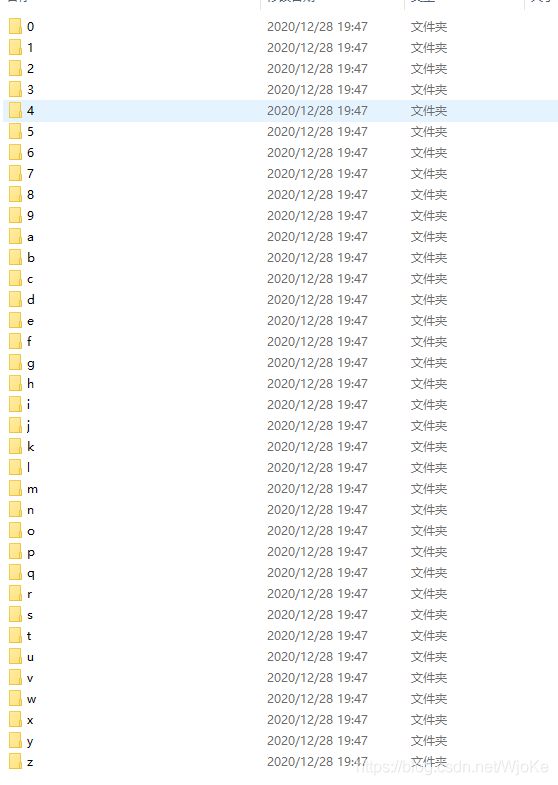

圖片文件共36個文件夾，每個文件夾有100張圖片，共3600張圖片。

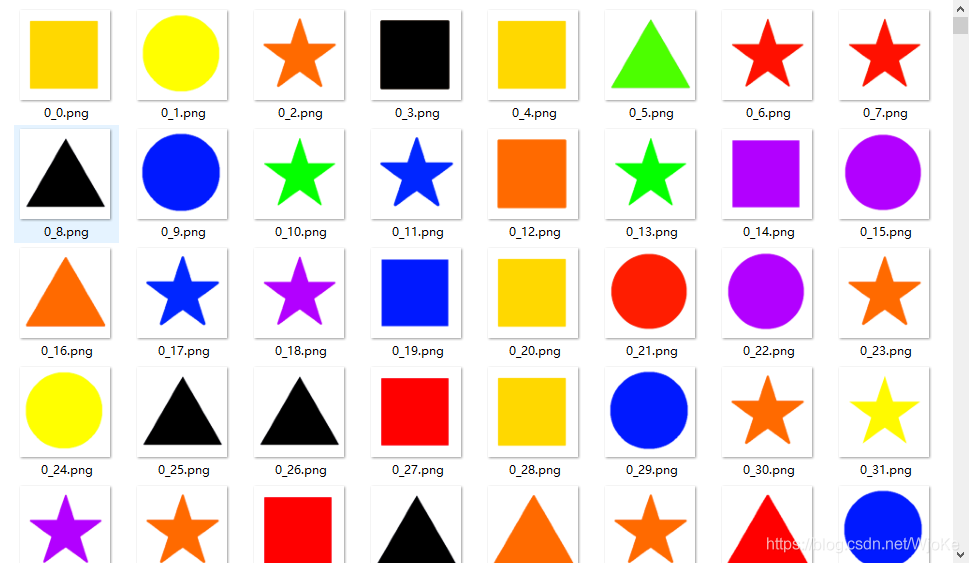

每一個文件夾里都有形同此類的圖形
二、數據的整合
對于多個文件夾，分析起來很不方便，所有決定將其都放在一個文件夾下進行分析，在python中具體實現如下：
本次需要的包
import cv2
import os
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np
a=os.listdir('C:\\Users\\dell\\Desktop\\OpenCVProofSet')#循環讀取每個子文件夾
for i in range(len(a)):
b=os.listdir('C:\\Users\\dell\\Desktop\\OpenCVProofSet\\'+a[i])#讀取每個子文件下的圖片文件
for j in range(len(b)):
c=Image.open('C:\\Users\\dell\\Desktop\\OpenCVProofSet\\'+a[i]+'\\'+b[j])#循環讀取每個圖片文件
c.save('C:\\Users\\dell\\Desktop\\cleardata\\'+str(i)+'_'+str(j)+'.png')#以文件夾序號和圖片序號為名保存在一個興建文件夾下

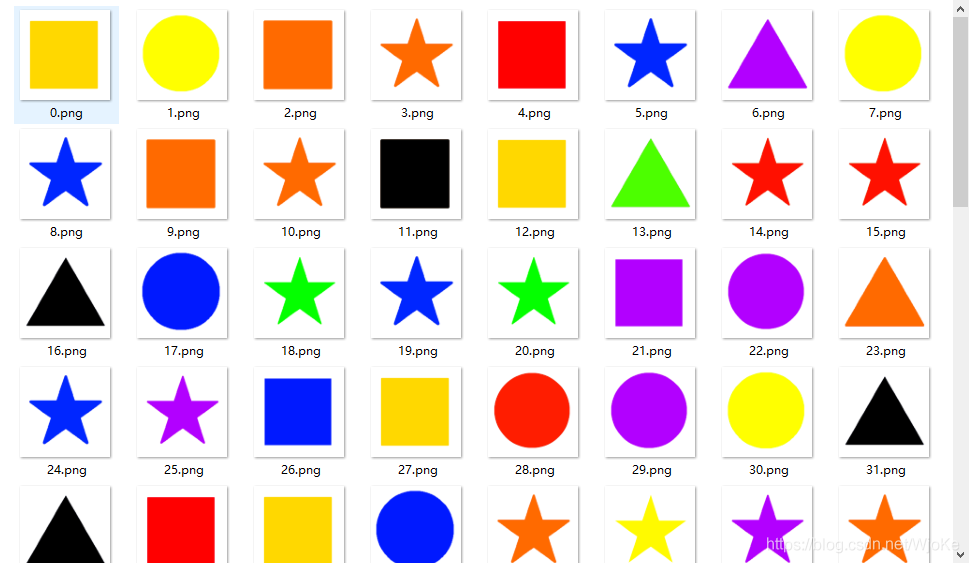

結果如下：
三、圖片輪廓的確定
3.1圖片的灰度處理

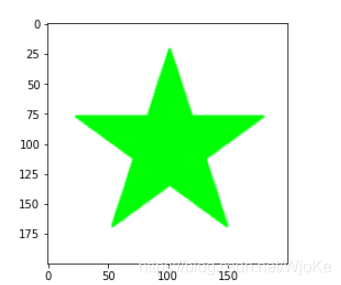

以下以一張圖片為例子作為說明
對于灰度的處理，選擇使用opencv的cv2.cvtColor函數，代碼示例如下：
d=os.listdir('C:\\Users\\dell\\Desktop\\cleardata\\')#文件路徑
e=cv2.imread('C:\\Users\\dell\\Desktop\\cleardata\\'+d[5])#以矩陣的形式圖片讀入
plt.imshow(e)#畫出示例圖
進行灰度的轉化：
g=cv2.cvtColor(e,cv2.COLOR_BGR2GRAY)##灰度轉化
3.2圖片的二值轉化
對于圖片的二值轉化這里選用cv2.threshold函數，代碼示例如下：
r,b=cv2.threshold(g,0,255,cv2.THRESH_OTSU)#二值轉化，大于0的像素統一設置為255，小于等于0的統一設置為0
上述代碼的第一個參數為灰度圖形，第二個參數是閾值，即大于0的像素點轉化為255，然后選用的THRESH_OTSU方法，具體說明如下：
通常情況，我們一般不知道設定怎樣的閾值thresh才能得到比較好的二值化效果，只能去試。如對于一幅雙峰圖像（理解為圖像直方圖中存在兩個峰），我們指定的閾值應盡量在兩個峰之間的峰谷。這時，就可以用第四個參數THRESH_OTSU，它對一幅雙峰圖像自動根據其直方圖計算出合適的閾值（對于非雙峰圖，這種方法得到的結果可能不理想）。
對于雙峰圖，我們需要多傳入一個參數cv2.THRESH_OTSU，并且把閾值thresh設為0，算法會找到最優閾值，并作為第一個返回值ret返回。
其中會返回兩個值，第二個值就是二值化后的圖形矩陣。
3.3輪廓的尋找
在輪廓的尋找方面，采用cv2.findContours方式。代碼示例如下：
cr,t=cv2.findContours(b, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)##找到邊界，第一個參數是二值圖像，第二個參數是獲取輪廓的方式，
#第三個參數定義輪廓的近似方式
上述函數里的參數中，第一個參數是二值化后的矩陣，第二個參數是獲取輪廓的方式，第三個參數是定義輪廓的近似方式。后面兩個參數的具體解釋如下：
上面得到的結果中第一個結果是輪廓點的集合。
畫出邊界輪廓，運用函數是cv2.drawContours，代碼示例如下：
plt.imshow(cv2.drawContours(e,cr,-1,50))#畫出邊界，可以看出有坐標軸和五角星兩個邊界，第一個參數是原圖，第二個參數是邊界，
#第三個參數代表畫出所有邊界，第四個參數是線的粗細
上述函數中第一個參數是原始圖形，第二個參數是得到的輪廓點的集合，第三個參數是代表畫出所有輪廓點，第四個參數是線的粗細。
得到結果如下：
可以發現，坐標軸的輪廓和五角星的輪廓都被畫了出來。
3.4輪廓的逼近，得到頂點

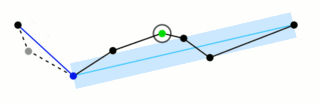

在得到輪廓點后，需要得到輪廓的頂點，通過頂點得到具體什么圖形，在輪廓逼近中用到兩個函數：cv2.arcLength，cv2.approxPolyDP，代碼示例如下：
ep = 0.01*cv2.arcLength(cr[1], True)#五角星輪廓的周長cr[0]是坐標軸的周長，然后將其縮小，作為下一步的閾值
ap = cv2.approxPolyDP(cr[1], ep, True)#輪廓的轉折點的近似點
cv2.arcLength得到的是輪廓點形成的曲線圍成的圖形的周長，cr[1]代表里層五角星的輪廓點，因為cr里有兩個輪廓集合，一個是外層的坐標軸的輪廓點集合，一個是里層五角星的輪廓點集合。True代表閉合的曲線。將其取1%作為下一個函數的閾值。
cv2.approxPolyDP將其得到的輪廓點進行篩選（按設定的閾值與其真實的線進行比較），其篩選的標準就是上一個函數得到的1%的周長，大于這個值的點舍去，小于這個值的點保留，True依然代表閉合曲線。
通過以上的步驟就可以保留一些點，而這些點就是得到頂點（這點需要讀者去想一想，為什么以1%周長為閾值得到的點就是頂點，作者認為是兩條線的拐點相對于來說是里真實線最近的點）
頂點數：
四、依據頂點判斷形狀
根據得到的定點數就可判斷出形狀了，三個頂點就是三角形，四個就是矩形，十個就是五角星，十個以上就是圓形了；上述的完整代碼如下：
import cv2
import os
from PIL import Image
import matplotlib.pyplot as plt
import numpy as np
d=os.listdir('C:\\Users\\dell\\Desktop\\cleardata\\')
for i in range(len(d)):
e=cv2.imread('C:\\Users\\dell\\Desktop\\cleardata\\'+d[i])
g=cv2.cvtColor(e,cv2.COLOR_BGR2GRAY)
r,b=cv2.threshold(g,0,255,cv2.THRESH_OTSU)
cr,t=cv2.findContours(b, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)
ep = 0.01*cv2.arcLength(cr[1], True)
ap = cv2.approxPolyDP(cr[1], ep, True)
co=len(ap)
if co==3:
st='三角形'
elif co==4:
st='矩形'
elif co==10:
st='五角星'
else:
st='圓'
plt.imsave('C:\\Users\\dell\\Desktop\\形狀\\'+st+str(e[100][100])+str(i)+'.jpg',e)#取圖像中間的點的RGB作為顏色代表
這里我還取了圖形的中點，希望得到圖片的顏色，其得到的是RGB值，通過RGB值就可以得到顏色。

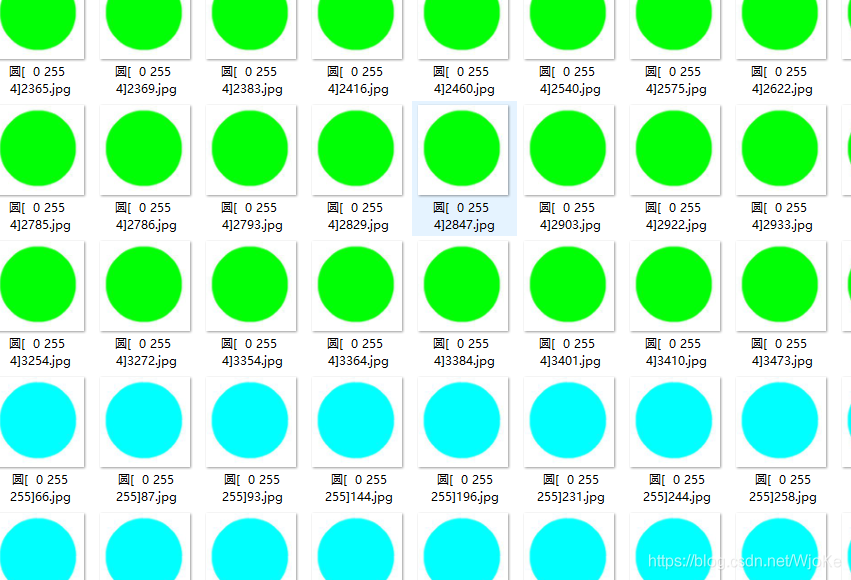

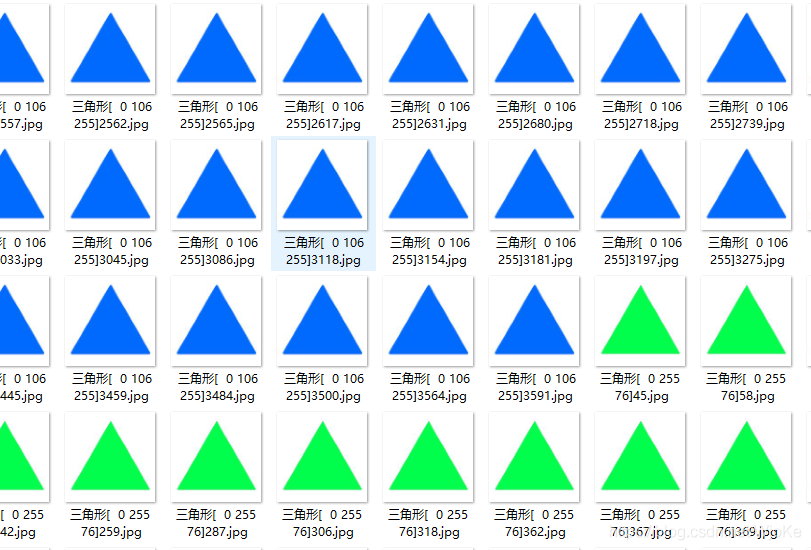

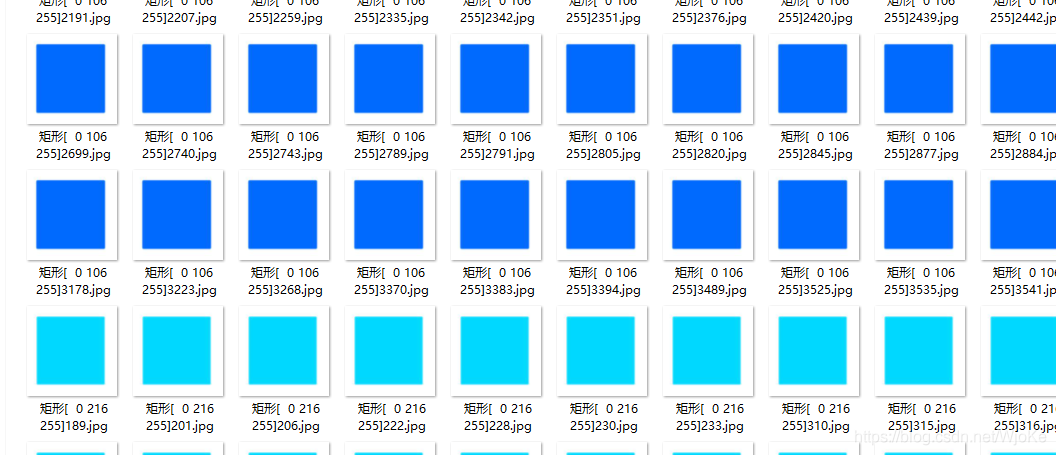

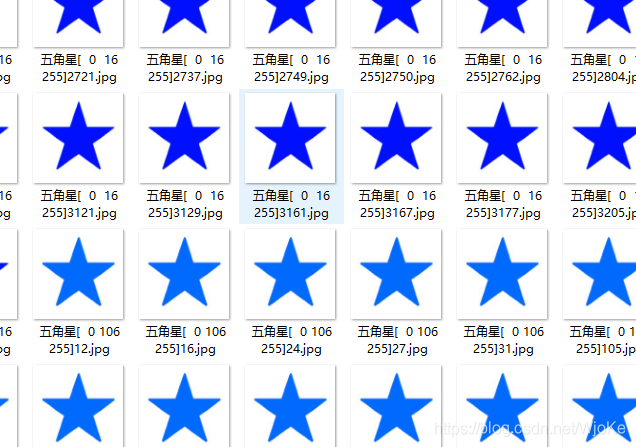

最終結果如下：
