將μC/OS-II實時嵌入式操作系統移植到EPSON八位單片機上來開發短信息電話機。此電話機除普通電話的通用功能外，還增加了短消息收/發功能、信息瀏覽與查閱功能、信息點播與信息訂閱功能等。

1 背 景

Short Messages Phone（短信息電話機）是一種操作簡便、成本低廉的固定電話信息終端產品。它集成了網絡和智能電話的優點，是一種基于信息網絡的，具有交互功能的信息終端產品，可以通過固定電話網絡與信息中心進行數據雙向傳送。

2 系統功能及其實現方案

2.1 功能特點

短信息電話機除了實現普通電話機的通用功能外，還增加了短消息收/發、信息瀏覽與查閱、信息點播、信息訂閱、電話簿、來電號碼顯示與存儲、通話記錄、來電轉移、呼叫等待、呼叫限制、對屏幕的灰度進行設置、對回執進行設置以及時鐘和日歷功能、鬧鐘功能、特色鈴聲功能、記事本功能等。

短信息電話機還可以和信息中心在線交互，查看信息中心提供的信息（例如天氣預報、電視預告、電影預告、股價查詢、話費查詢、區號郵編查詢、新聞欄目、彩票信息等等），還可以訂閱一些自己喜歡的信息。在線瀏覽的信息取決于信息中心提供的信息。

短信息電話機就像是一個固定的手機。手機的功能幾乎它都具備。

2.2 硬件方案

（1）MCU的選擇

MCU是整個方案的核心，由它來處理CPE（客戶端設備）與IIS（集成信息系統），控制整個電話機的各個功能部件。由于人機界面對速度的要求不是很高，數據通信速度也相對較低，一般的8位MCU就能夠滿足方案的要求。我們選擇EPSON 的EOC88系列的E0C88104芯片。

（2）數據信號的解/編碼

① FSK信號的解碼。FSK（頻移鍵控）的解碼選用臺灣華邦公司的W91030。它是用同步串口與MCU連接的，不僅能提供FSK的解碼，而且還能提供CAS信號的檢測（CAS信號是IIS與CPE連接時下傳的一個很重要的握手信號）和振鈴檢測，是一款很實用的芯片，但它的成本較高。如果用分離器件，也能做到FSK解碼，但這樣做沒有經過驗證，風險較大。

② DTMF信號的解碼。選用的是9170，這一款芯片是很通用的。

③ DTMF信號的編碼。選用的是臺灣華邦公司的W91082，同樣是以同步串口與MCU相連接。

④ FSK的編碼。FSK信號的編碼不是必需的，考慮到FSK傳送的效率要比DTMF高20“28倍，當然最好選用FSK上傳方式。由于相應的FSK的編碼器件價位很高，本方案采用了低成本的軟件方式作為后備模塊。

（3）語音電路

目前選用的是Philips公司的TEA1098。該器件集成了普通話音放大、消側音及免提功能，實用方便，但價位有點高。考慮到我們初次接觸電話電路，而且這部分也不是關鍵技術，為了縮短研發周期，選擇這款芯片是比較合適的。

2.3 軟件方案

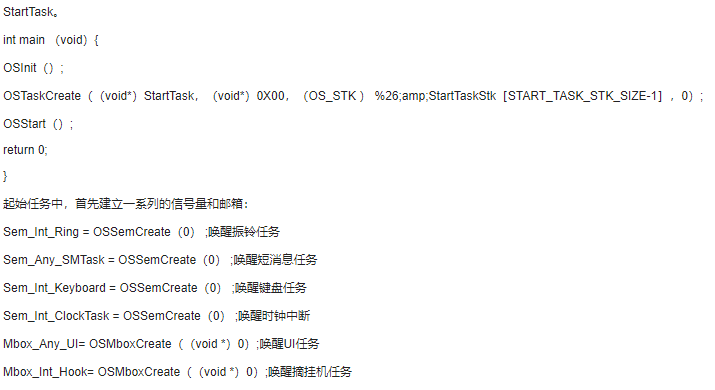

本系統選用μC/OS-II操作系統，將其移植到所選的MCU上。在main中建立一個起始任務

然后，用OSTaskCreate（）函數建立6個任務。任務名分別為：HandsetTask（摘/掛機任務）、RingTask（響鈴任務）、KeyTask（鍵盤任務）、SmTask（短消息任務）、UITask（用戶界面（UI）任務）、ClockTask（時鐘任務）。最后，在起始任務中將它本身刪除掉。

（1）摘/掛機任務

當拿起聽筒或放下聽筒時，就產生中斷。在中斷中，調用OSMboxPost（Mbox_Int_Hook，Msg_Int_Hook）來喚醒摘/掛機任務，同時清除中斷標志。Msg_Int_Hook［0］＝0x00為摘機，Msg_Int_Hook［0］＝0x01為掛機。

摘/掛機任務不斷調用OSMboxPend（Mbox _Int_Hook，0，%26;amp;err）來獲得信箱。獲得信箱后，根據Msg_Int_Hook［0］中的值，就知道是摘機還是掛機，然后調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）來喚醒UI任務。Msg_Any_UI ［0］＝任務號1，Msg_Any_UI ＝0x00為摘機，Msg_Any_UI ＝0x01為掛機。

在掛機的時候，如果先前是在響鈴的時候摘機的，那么UI任務把它當做已接來電處理；如果不是在響鈴的時候摘機的，那么在掛機的時候把它當做已撥電話處理。

（2）振鈴任務

當鈴聲來到時，就產生中斷。在這個中斷中，調用OSSemPost（Sem_Int_Ring）來喚醒振鈴任務。

響鈴任務調用OSSemPend（Sem_Int_Ring，0，%26;amp;err）來獲得信號量。獲得信號量后，就把下傳的號碼接收下來；根據號碼就可以知道是短信息，還是普通電話。

① 當是短信息時，就調用OSSemPost（Sem_Any _SMTask）來喚醒短消息任務；

② 如果是電話，就響鈴，同時調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）來喚醒UI任務。這時Msg_Any_UI［0］＝任務號2，從Msg_Any_UI開始存的是來電時間和電話號碼，然后調用OSSemPend（Sem_Int_Ring，RING_RECV_TIMEOUT，%26;amp;err），來延時響鈴一段時間。

如果在這段時間內沒有接電話，那么必然會超時，于是就清除鈴聲中斷，同時調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）來喚醒UI任務，這時Msg_Any_UI［0］＝任務號2，Msg_Any_UI＝0xff表示鈴聲結束。UI任務把它當作未接來電處理。

如果在這段時間內接電話，就必然喚醒摘/掛機任務。如果從響鈴到對摘/掛機任務處理完畢所需要的總時間還沒有到RING_RECV_TIMEOUT，那么，當時間到了，UI任務也會收到鈴聲結束的消息；但此時，UI任務不對它做任何處理。

響鈴任務如何區別是正常的電話還是信息中心的來電信息呢？其實很簡單。信息中心也是一個終端，是由一個特定的號碼來確定的。就像用不同的電話號碼來區別不同的用戶一樣。這樣響鈴任務就可以根據電話線上下傳的號碼，來確定是哪種情況了。

（3）鍵盤任務

有按鍵按下時，產生一中斷，在中斷服務子程序中調用OSSemPost（Sem_Int_Keyboard）來喚醒鍵盤任務，同時清除中斷標志。鍵盤任務調用OSSemPend（Sem_Int_Keyboard，0，%26;amp;err）來獲得信號量。獲得信號量后，鍵盤任務將調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）喚醒UI任務。

Msg_Any_UI［0］為任務號3， Msg_Any_UI為鍵值。

（4）短消息任務

該任務調用OSSemPend（Sem_Any_SMTask，0，%26;amp;err）獲得信號量。當獲得信號量后，通過標志位判別是準備上傳數據還是下傳數據。

① 下傳數據時，將下傳的數據放在recv_buf［］中，然后調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）喚醒UI任務。Msg_Any_UI ［0］＝任務號4，從Msg_Any_UI 開始存的是從recv_buf［］中篩選過的數據。這是在連上后從信息中心下載信息的情況，其中Msg_Any_UI 存的是信息的種類號，種類號都是大于0x80H小于0xFFH的；沒有連上信息中心或者是連上之后完成任務。這時recv_buf存的就是0xff；如果剛剛連上，就在recv_buf存0x01。

② 如果用戶需要發送短消息任務，先將信息存在Msg_send_buf［］中，然后UI任務調用OSSemPost（Sem_Any_SMTask），將該任務激活。該任務提取存在Msg_send_buf［］中的信息后，包裝后保存在send_buf［］，然后將其發出去。

（5）用戶界面任務

UI任務一直在等待消息。當它被激活時，根據存在Msg_Any_UI［255］中的不同數據進行不同的處理。詳述見“3.用戶界面任務詳述”。

（6）時鐘任務

單片機每10ms產生一個中斷，在這個中斷服務子程序中，對clock_count減1。當減為0時，就調用OSSemPost（Sem_Int_ClockTask）喚醒時鐘任務；同時，clock_count重新回到100。這樣每1s，就會調用一次OSSemPost（Sem_Int_ClockTask）。時鐘任務調用OSSemPend（Sem_Int_ClockTask，0，%26;amp;err）獲得信號量。當獲得信號量時，就更新時間。如果在23：59：59的時候更新時間，那就要同時更新日期和星期。如果此時UI任務處于待機狀態，時鐘任務就調用OSMboxPost（Mbox_Any_UI，Msg_Any_UI）來喚醒UI任務。Msg_Any_UI［0］為任務號0x06。時鐘任務只是負責更新時間，顯示時間是由UI任務在待機的時候來完成的。

3 用戶界面任務詳述

在所有這些任務中，用戶界面任務做的工作相對比較煩瑣。首先，根據放在Msg_Any_UI［255］中的第一個字節，判斷是什么任務激活了本任務。

① 如果是摘/掛機任務激活的，再判斷第二個字節的值，根據值的不同知道是掛機還是摘機。如果是掛機，就在液晶上顯示待機畫面。如果是摘機，就在液晶上顯示打電話圖標和有關的字樣，并等待鍵盤任務送來的數字鍵，將其顯示出來。（只有主動向外打電話才顯示數字鍵，在接電話按數字鍵轉接時不顯示數字鍵。）

② 如果是振鈴任務激活的，就將Msg_Any_UI［255］中接下來的來電號碼、時間和來電圖標顯示在液晶上。

③ 如果是鍵盤任務激活的，就根據3號任務放在Msg_Any_UI［255］中的鍵值和當前的工作模式做不同的處理。

如果是在摘機模式下，就只是響應數字鍵和#*鍵，并每按一個鍵就通過5號任務號碼發出去。

如果是在掛機模式下，那么，就可以響應數字鍵和有關操作菜單的鍵（包括進入各個子菜單的快捷鍵、上下鍵、左右鍵、返回上級菜單鍵、快速返回待機畫面的鍵、確定鍵、刪除鍵、拼音輸入法/字母輸入法/數字輸入法/短語輸入法切換鍵）。各個菜單是不同的狀態，通過鍵值和原來的狀態可以知道現在該進入什么狀態。然后根據新得到的狀態，進行相應的液晶刷新和完成相應的功能。比如添加、刪除、查找電話簿；添加、刪除、查找通話記錄；編輯短消息并發送出去，刪除草稿箱里的短消息；寫記事本，設置鬧鐘、時間、日期，設置信箱的密碼，設置信息中心的號碼等。

如果是在與信息中心的連接模式下，那么就可以響應上下鍵，確定鍵（進入下級菜單），返回上一級菜單，通過選擇返回這個選項來實現。

④如果是短消息任務激活的，就根據Msg_ Any_UI［255］中的命令碼，來確定該信息的模塊種類是信息下載管理模塊、信息上傳管理模塊、信息詢問管理模塊，或者是屏幕信息輸出管理模塊，然后，再根據Msg_Any_UI［255］中接下來的信息做相應的處理。

⑤ 如果是時鐘任務激活的，UI任務就刷新界面上的時間、日期和星期這些信息。

4 調試環境與調試成果

此程序用EPSON公司的S1C88 C-Compiler編譯器編譯，用EPSON公司的ICE88UR 的E0C88系列在線仿真器進行仿真。在仿真器下仿真完畢后，再脫機運行。試驗結果令人滿意，達到了預期的效果。
