POST TIME:2021-07-22 17:08
電話未掛斷提示電路附加裝置,Alarm circuit
關鍵字：電話未掛斷提示電路附加裝置

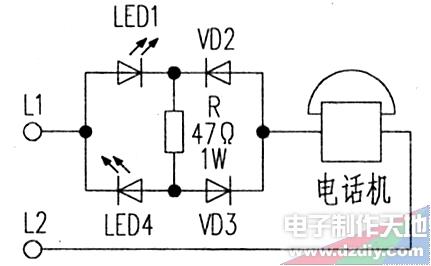

如果接聽電話后未把電話掛好，剛巧對方也沒掛好，往往會給使用者造成額外的經濟損失。為此，筆者介紹一款新穎的電話附加裝置，該裝置能在電話使用完畢后，手柄未壓準叉簧或免提鍵未復位，使通話后一直處于未掛斷狀態時發出報警提示。 工作原理：電路如附圖所示，當電話摘機后接通電話機負載，外線脈沖電流正半周時，電流經過LED1、R、VD3和電話機形成回路，LED1正向導通點亮，負半周時，電話機、VD2、R、LED4形成回路，電流流過LED4使LED4點亮，提示電話機工作，掛機后電流回路被切斷，LED熄滅，電話機不工作。R為流電阻，阻值大小視LED性能而定。該電路可裝在電源外線盒內，盒面上鉆二個小孔，露出LED1、LED4。如想要聲、光提示，可將嘀、嘀聲音樂片接在LED兩端。
| ? |
|
|
|
|||||||||||||||
