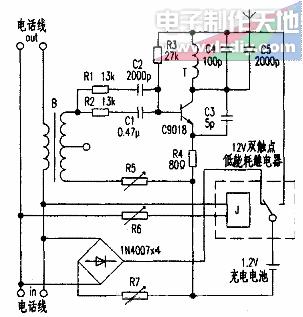

自制電話機話音無線傳輸器 作者：四川 夏歡 近日，偶然找到一張2002年的《電子報》?？吹揭黄麨椤蹲詈嗕浺綦娫挕返奈恼?，受到啟發，并組裝了電話機無線監～聽～器?，F與大家分享。如有不妥之處，請指出。 特點：此電路結構簡單，所用元件少、成本低、易于組裝。用調頻方式無線傳輸信號，再用普通調頻收音機接收（工作范圍≥15m），可長期駐留在電話線上。 1.工作原理 此電路串聯在電話線上，當電話掛機時，電話線電壓（后簡稱線電壓）在50V以上。此時，繼電器吸合，使充電電路導通，給電池充電。當電話摘機時，線電壓降至10V左右。此時繼電器線圈停止工作，使充電電路斷開，調頻發射電路導通。發射電路將電話的來電信號發射出去（注：變壓器B的作用是感應線上音頻信號，并將信號供給發射電路）。 2.元件選用 （1）變壓器選用袖珍收音機的推挽輸出變壓器。 （2）繼電器選用雙觸頭，12V工作電壓、體積小、靈敏度高、線圈工作電流盡可能小的電磁繼電器。 （3）三極管為高頻小功率管C9018。 （4）電感T用φ0.6mm漆包線在圓珠筆芯上，繞4匝脫胎而成。其他元件按電路圖標稱值選用。 3.調試 1）調節電感線圈T的匝距，使發射頻率在88MHz~108MHz之間，且應避開當地的調頻電臺。 2）微調R3，使三極管工作點處在合理位置。 3）調節R5，使變壓器輸出信號強度在合適的范圍內。 4）調節R6，使電話掛機時，電磁繼電器剛好能吸合。 5）調節R7，使充電時，電池兩端電壓在2V左右（注：每次更換充電電池時，應重調R7。使充電電壓合適）。 在家實驗時，發現將此機串聯在電話線上后，電話音量和摘機時的響應速度有所下降，但通話質量并沒有受到影響。另外，繼電器工作電流越大，電話機音量下降越多，甚至無聲。
