算法系列15天速成第十四天圖【上】

今天來分享一下圖，這是一種比較復雜的非線性數據結構，之所以復雜是因為他們的數據元素之間的關系是任意的，而不像樹那樣被幾個性質定理框住了，元素之間的關系還是比較明顯的，圖的使用范圍很廣的，比如網絡爬蟲，求最短路徑等等，不過大家也不要膽怯，

越是復雜的東西越能體現我們碼農的核心競爭力。

既然要學習圖，得要遵守一下圖的游戲規則。

一：概念

圖是由“頂點”的集合和“邊”的集合組成。記作：G=（V,E)；

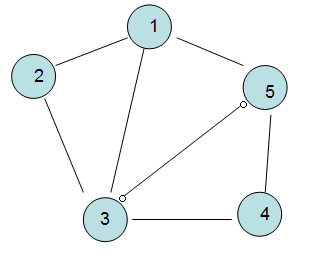

1> 無向圖

就是“圖”中的邊沒有方向，那么（V1,V2)這條邊自然跟（V2，V1）是等價的，無向圖的表示一般用”圓括號“。

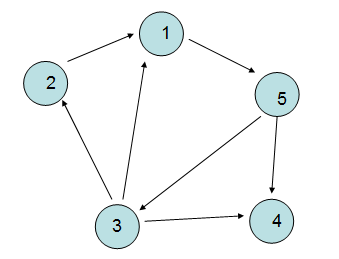

2> 有向圖

“圖“中的邊有方向，自然V1,V2>這條邊跟V2,V1>不是等價的，有向圖的表示一般用"尖括號"表示。

3> 鄰接點

一條邊上的兩個頂點叫做鄰接點，比如（V1，V2），（V1，V3），（V1，V5），只是在有向圖中有一個“入邊，出邊“的

概念，比如V3的入邊為V5，V3的出邊為V2，V1，V4。

4> 頂點的度

這個跟“樹”中的度的意思一樣。不過有向圖中也分為“入度”和“出度”兩種，這個相信大家懂的。

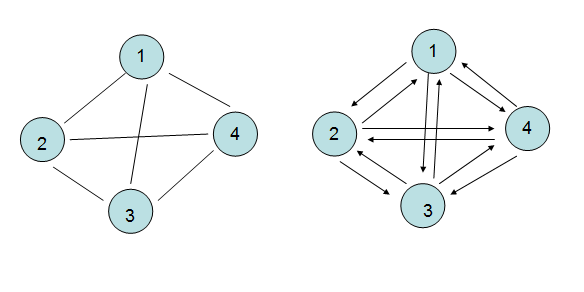

5> 完全圖

每兩個頂點都存在一條邊，這是一種完美的表現，自然可以求出邊的數量。

無向圖：edges=n(n-1)/2;

有向圖：edges=n(n-1); //因為有向圖是有邊的，所以必須在原來的基礎上"X2"。

6> 子圖

如果G1的所有頂點和邊都在G2中，則G1是G2的子圖，具體不說了。

7> 路徑，路徑長度和回路（這些概念還是比較重要的）

路徑：如果Vm到Vn之間存在一個頂點序列。則表示Vm到Vn是一條路徑。

路徑長度：一條路徑中“邊的數量”。

簡單路徑：若一條路徑上頂點不重復出現，則是簡單路徑。

回路：若路徑的第一個頂點和最后一個頂點相同，則是回路。

簡單回路：第一個頂點和最后一個頂點相同，其它各頂點都不重復的回路則是簡單回路。

8> 連通圖和連通分量（針對無向圖而言的）

連通圖：無向圖中，任意兩個頂點都是連通的則是連通圖，比如V1，V2，V4之間。

連通分量：無向圖的極大連通子圖就是連通分量，一般”連通分量“就是”圖“本身，除非是“非連通圖”，

如下圖就是兩個連通分量。

9> 強連通圖和強連通分量（針對有向圖而言）

這里主要注意的是“方向性“，V4可以到V3，但是V3無法到V4，所以不能稱為強連通圖。

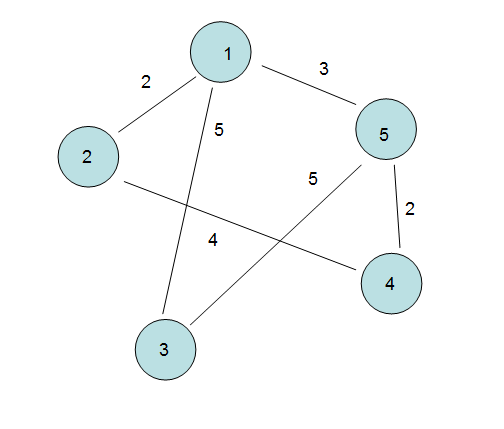

10> 網

邊上帶有”權值“的圖被稱為網。很有意思啊，呵呵。

二：存儲

圖的存儲常用的是”鄰接矩陣”和“鄰接表”。

鄰接矩陣：手法是采用兩個數組，一個一維數組用來保存頂點信息，一個二維數組來用保存邊的信息，

缺點就是比較耗費空間。

鄰接表：改進后的“鄰接矩陣”，缺點是不方便判斷兩個頂點之間是否有邊，但是相比節省空間。

三：創建圖

這里我們就用鄰接矩陣來保存圖，一般的操作也就是：①創建，②遍歷

復制代碼代碼如下:

#region 鄰接矩陣的結構圖
    /// summary>
/// 鄰接矩陣的結構圖
/// /summary>
    public class MatrixGraph
    {
        //保存頂點信息
        public string[] vertex;

//保存邊信息
public int[,] edges;

//深搜和廣搜的遍歷標志
public bool[] isTrav;

//頂點數量
public int vertexNum;

//邊數量
public int edgeNum;

//圖類型
public int graphType;

        /// summary>
/// 存儲容量的初始化
/// /summary>
/// param name="vertexNum">/param>
/// param name="edgeNum">/param>
/// param name="graphType">/param>
        public MatrixGraph(int vertexNum, int edgeNum, int graphType)
        {
            this.vertexNum = vertexNum;
            this.edgeNum = edgeNum;
            this.graphType = graphType;

            vertex = new string[vertexNum];
            edges = new int[vertexNum, vertexNum];
            isTrav = new bool[vertexNum];
        }

}
#endregion

1> 創建圖很簡單，讓用戶輸入一些“邊，點，權值"來構建一下圖

復制代碼代碼如下:

#region 圖的創建
        /// summary>
/// 圖的創建
/// /summary>
/// param name="g">/param>
        public MatrixGraph CreateMatrixGraph()
        {
            Console.WriteLine("請輸入創建圖的頂點個數，邊個數，是否為無向圖(0,1來表示)，已逗號隔開。");

var initData = Console.ReadLine().Split(',').Select(i => int.Parse(i)).ToList();

MatrixGraph graph = new MatrixGraph(initData[0], initData[1], initData[2]);

Console.WriteLine("請輸入各頂點信息：");

            for (int i = 0; i graph.vertexNum; i++)
            {
                Console.Write("\n第" + (i + 1) + "個頂點為:");

var single = Console.ReadLine();

                //頂點信息加入集合中
                graph.vertex[i] = single;
            }

Console.WriteLine("\n請輸入構成兩個頂點的邊和權值，以逗號隔開。\n");

            for (int i = 0; i graph.edgeNum; i++)
            {
                Console.Write("第" + (i + 1) + "條邊:\t");

initData = Console.ReadLine().Split(',').Select(j => int.Parse(j)).ToList();

                int start = initData[0];
                int end = initData[1];
                int weight = initData[2];

//給矩陣指定坐標位置賦值
graph.edges[start - 1, end - 1] = weight;

                //如果是無向圖，則數據呈“二，四”象限對稱
                if (graph.graphType == 1)
                {
                    graph.edges[end - 1, start - 1] = weight;
                }
            }

            return graph;
        }
        #endregion

2>廣度優先

針對下面的“圖型結構”，我們如何廣度優先呢？其實我們只要深刻理解"廣搜“給我們定義的條條框框就行了。為了避免同一個頂點在遍歷時被多

次訪問，可以將”頂點的下標”存放在sTrav[]的bool數組，用來標識是否已經訪問過該節點。

第一步：首先我們從isTrav數組中選出一個未被訪問的節點，如V1。

第二步：訪問V1的鄰接點V2，V3，V5，并將這三個節點標記為true。

第三步：第二步結束后，我們開始訪問V2的鄰接點V1，V3，但是他們都是被訪問過的。

第四步：我們從第二步結束的V3出發訪問他的鄰接點V2，V1，V5，V4，還好V4是未被訪問的，此時標記一下。

第五步：我們訪問V5的鄰接點V1，V3，V4，不過都是已經訪問過的。

第六步：有的圖中通過一個頂點的“廣度優先”不能遍歷所有的頂點，此時我們重復（1-5）的步驟就可以最終完成廣度優先遍歷。

復制代碼代碼如下:

#region 廣度優先
        /// summary>
/// 廣度優先
/// /summary>
/// param name="graph">/param>
        public void BFSTraverse(MatrixGraph graph)
        {
            //訪問標記默認初始化
            for (int i = 0; i graph.vertexNum; i++)
            {
                graph.isTrav[i] = false;
            }

            //遍歷每個頂點
            for (int i = 0; i graph.vertexNum; i++)
            {
                //廣度遍歷未訪問過的頂點
                if (!graph.isTrav[i])
                {
                    BFSM(ref graph, i);
                }
            }
        }

        /// summary>
/// 廣度遍歷具體算法
/// /summary>
/// param name="graph">/param>
        public void BFSM(ref MatrixGraph graph, int vertex)
        {
            //這里就用系統的隊列
            Queueint> queue = new Queueint>();

//先把頂點入隊
queue.Enqueue(vertex);

//標記此頂點已經被訪問
graph.isTrav[vertex] = true;

//輸出頂點
Console.Write(" ->" + graph.vertex[vertex]);

            //廣度遍歷頂點的鄰接點
            while (queue.Count != 0)
            {
                var temp = queue.Dequeue();

                //遍歷矩陣的橫坐標
                for (int i = 0; i graph.vertexNum; i++)
                {
                    if (!graph.isTrav[i] graph.edges[temp, i] != 0)
                    {
                        graph.isTrav[i] = true;

queue.Enqueue(i);

                        //輸出未被訪問的頂點
                        Console.Write(" ->" + graph.vertex[i]);
                    }
                }
            }
        }
        #endregion

3> 深度優先

同樣是這個圖，大家看看如何實現深度優先，深度優先就像鐵骨錚錚的好漢，遵循“能進則進，不進則退”的原則。

第一步：同樣也是從isTrav數組中選出一個未被訪問的節點，如V1。

第二步：然后一直訪問V1的鄰接點，一直到走頭無路的時候“回溯”，路線為V1,V2,V3,V4,V5，到V5的時候訪問鄰接點V1，發現V1是訪問過的，

此時一直回溯的訪問直到V1。

第三步：同樣有的圖中通過一個頂點的“深度優先”不能遍歷所有的頂點，此時我們重復（1-2）的步驟就可以最終完成深度優先遍歷。

復制代碼代碼如下:

#region 深度優先
        /// summary>
/// 深度優先
/// /summary>
/// param name="graph">/param>
        public void DFSTraverse(MatrixGraph graph)
        {
            //訪問標記默認初始化
            for (int i = 0; i graph.vertexNum; i++)
            {
                graph.isTrav[i] = false;
            }

            //遍歷每個頂點
            for (int i = 0; i graph.vertexNum; i++)
            {
                //廣度遍歷未訪問過的頂點
                if (!graph.isTrav[i])
                {
                    DFSM(ref graph, i);
                }
            }
        }

        #region 深度遞歸的具體算法
        /// summary>
/// 深度遞歸的具體算法
/// /summary>
/// param name="graph">/param>
/// param name="vertex">/param>
        public void DFSM(ref MatrixGraph graph, int vertex)
        {
            Console.Write("->" + graph.vertex[vertex]);

//標記為已訪問
graph.isTrav[vertex] = true;

            //要遍歷的六個點
            for (int i = 0; i graph.vertexNum; i++)
            {
                if (graph.isTrav[i] == false graph.edges[vertex, i] != 0)
                {
                    //深度遞歸
                    DFSM(ref graph, i);
                }
            }
        }
        #endregion
        #endregion

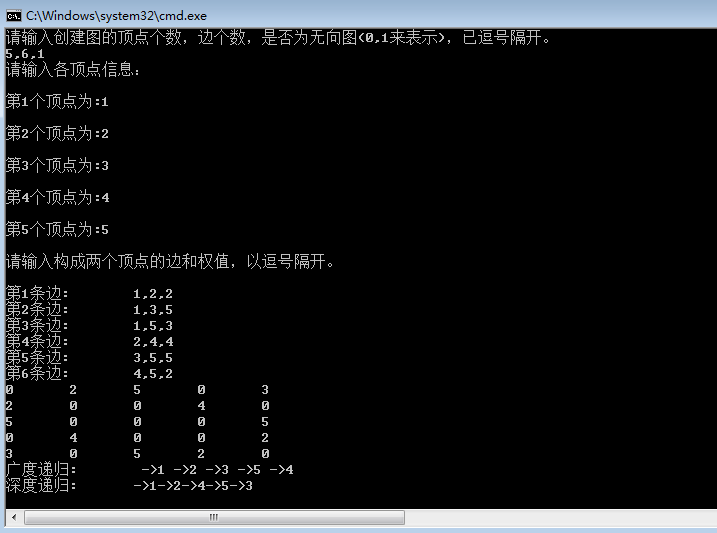

最后上一下總的代碼

復制代碼代碼如下:

using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;

namespace MatrixGraph
{
    public class Program
    {
        static void Main(string[] args)
        {
            MatrixGraphManager manager = new MatrixGraphManager();

//創建圖
MatrixGraph graph = manager.CreateMatrixGraph();

manager.OutMatrix(graph);

Console.Write("廣度遞歸:\t");

manager.BFSTraverse(graph);

Console.Write("\n深度遞歸:\t");

manager.DFSTraverse(graph);

Console.ReadLine();

}
}

    #region 鄰接矩陣的結構圖
    /// summary>
/// 鄰接矩陣的結構圖
/// /summary>
    public class MatrixGraph
    {
        //保存頂點信息
        public string[] vertex;

//保存邊信息
public int[,] edges;

//深搜和廣搜的遍歷標志
public bool[] isTrav;

//頂點數量
public int vertexNum;

//邊數量
public int edgeNum;

//圖類型
public int graphType;

            vertex = new string[vertexNum];
            edges = new int[vertexNum, vertexNum];
            isTrav = new bool[vertexNum];
        }

}
#endregion

    /// summary>
/// 圖的操作類
/// /summary>
    public class MatrixGraphManager
    {
        #region 圖的創建
        /// summary>
/// 圖的創建
/// /summary>
/// param name="g">/param>
        public MatrixGraph CreateMatrixGraph()
        {
            Console.WriteLine("請輸入創建圖的頂點個數，邊個數，是否為無向圖(0,1來表示)，已逗號隔開。");

var initData = Console.ReadLine().Split(',').Select(i => int.Parse(i)).ToList();

MatrixGraph graph = new MatrixGraph(initData[0], initData[1], initData[2]);

Console.WriteLine("請輸入各頂點信息：");

            for (int i = 0; i graph.vertexNum; i++)
            {
                Console.Write("\n第" + (i + 1) + "個頂點為:");

var single = Console.ReadLine();

                //頂點信息加入集合中
                graph.vertex[i] = single;
            }

Console.WriteLine("\n請輸入構成兩個頂點的邊和權值，以逗號隔開。\n");

            for (int i = 0; i graph.edgeNum; i++)
            {
                Console.Write("第" + (i + 1) + "條邊:\t");

initData = Console.ReadLine().Split(',').Select(j => int.Parse(j)).ToList();

                int start = initData[0];
                int end = initData[1];
                int weight = initData[2];

//給矩陣指定坐標位置賦值
graph.edges[start - 1, end - 1] = weight;

            return graph;
        }
        #endregion

        #region 輸出矩陣數據
        /// summary>
/// 輸出矩陣數據
/// /summary>
/// param name="graph">/param>
        public void OutMatrix(MatrixGraph graph)
        {
            for (int i = 0; i graph.vertexNum; i++)
            {
                for (int j = 0; j graph.vertexNum; j++)
                {
                    Console.Write(graph.edges[i, j] + "\t");
                }
                //換行
                Console.WriteLine();
            }
        }
        #endregion

//先把頂點入隊
queue.Enqueue(vertex);

//標記此頂點已經被訪問
graph.isTrav[vertex] = true;

//輸出頂點
Console.Write(" ->" + graph.vertex[vertex]);

            //廣度遍歷頂點的鄰接點
            while (queue.Count != 0)
            {
                var temp = queue.Dequeue();

queue.Enqueue(i);

                        //輸出未被訪問的頂點
                        Console.Write(" ->" + graph.vertex[i]);
                    }
                }
            }
        }
        #endregion
