本人最近在做一個GUI項目時，需要用到matplotlib畫圖，寫完代碼運行時，發現所需要畫圖功能不能正常使用，在觸發畫圖事件后，畫布未更新，需要放大界面才能更新（奇葩吧）。
經過資料查閱，發現需要畫圖函數后面添加
self.fig.canvas.draw_idle()
補充：解決PyQt5中使用柱狀圖和餅狀圖刷新問題
一、問題描述

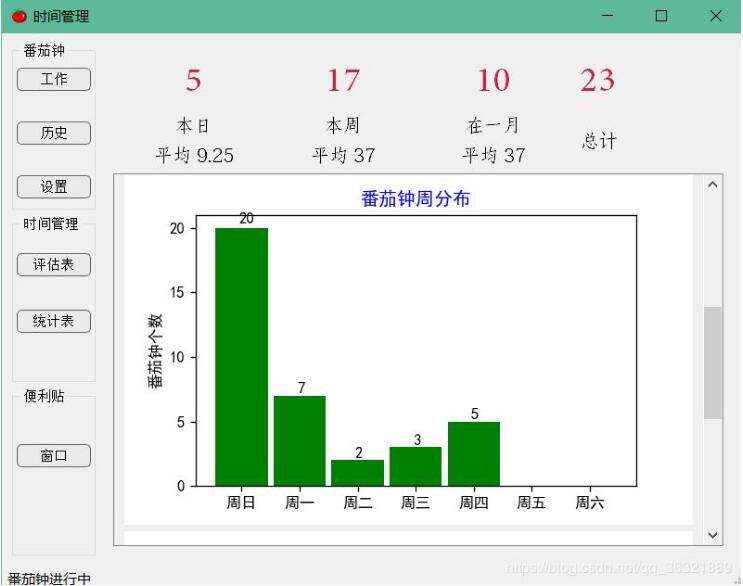

在做一款番茄鐘應用，其中包含數據統計功能，如下圖：
我遇到的問題是：當完成一個番茄鐘后，需要對統計數據進行刷新，但是重新調用一下畫圖函數無效，下面貼出調用的這個畫圖函數：
class MyFigure(FigureCanvas, QWidget):
def __init__(self,parent=None, minWidth=600, minHeight=380, dpi=120):
#第一步：創建一個創建Figure
self.fig = Figure(figsize=(8, 8), dpi=dpi)
#第二步：在父類中**Figure窗口
super(MyFigure,self).__init__(self.fig) #此句必不可少，否則不能顯示圖形
#第三步：創建一個子圖，用于繪制圖形用，111表示子圖編號，如matlab的subplot(1,1,1)
self.axes = self.fig.add_subplot(111)
self.setMinimumSize(minWidth, minHeight)
FigureCanvas.updateGeometry(self)
#第四步：就是畫圖，【可以在此類中畫，也可以在其它類中畫】
#畫日分布圖
def drawDayChart(self):
periodHour=['0'+str(i) if i10 else str(i) for i in range(24)]
periodDict=dict(zip(periodHour, [0]*24))
with open('configFiles/history.txt', 'r') as f:
lines=f.readlines()
for line in lines:
period=line[11:13]
periodDict[period]+=1
periodDictKeys=periodDict.keys()
periodDictValues=periodDict.values()
rects=self.axes.bar(periodDictKeys, periodDictValues, align='edge', width=0.9, color='green')
self.axes.set_ylabel('番茄鐘個數')
self.axes.set_title('番茄鐘日分布', color='blue')
for rect in rects:
x=rect.get_x()
y=rect.get_height()
if(y==0):
continue
self.axes.text(x, 1.01*y, str(y), va='bottom')
二、解決思路
1、首先確定每次刷新的時候，穿給圖標的數據是否真正刷新，確定這一點后
2、嘗試使用self.axes.clear()將之前畫的圖刪除掉，然后重畫---嘗試后仍然不行
3、google :How to update a plot in matplotlib?
找到了這么幾行代碼：
fig.canvas.draw()
fig.canvas.flush_events()
于是去matplotlib官網查文檔，在我的函數中加入了self.fig.canvas.draw_idle()。
4、成功實現了刷新
最后的代碼：
class MyFigure(FigureCanvas, QWidget):
def __init__(self,parent=None, minWidth=600, minHeight=380, dpi=120):
#第一步：創建一個創建Figure
self.fig = Figure(figsize=(8, 8), dpi=dpi)
#第二步：在父類中**Figure窗口
super(MyFigure,self).__init__(self.fig) #此句必不可少，否則不能顯示圖形
#第三步：創建一個子圖，用于繪制圖形用，111表示子圖編號，如matlab的subplot(1,1,1)
self.axes = self.fig.add_subplot(111)
self.setMinimumSize(minWidth, minHeight)
FigureCanvas.updateGeometry(self)
#第四步：就是畫圖，【可以在此類中畫，也可以在其它類中畫】
#畫日分布圖
def drawDayChart(self):
periodHour=['0'+str(i) if i10 else str(i) for i in range(24)]
periodDict=dict(zip(periodHour, [0]*24))
with open('configFiles/history.txt', 'r') as f:
lines=f.readlines()
for line in lines:
period=line[11:13]
periodDict[period]+=1
periodDictKeys=periodDict.keys()
periodDictValues=periodDict.values()
#實現刷新的條件1
self.axes.clear()
rects=self.axes.bar(periodDictKeys, periodDictValues, align='edge', width=0.9, color='green')
#實現刷新的條件2
self.fig.canvas.draw_idle()
self.axes.set_ylabel('番茄鐘個數')
self.axes.set_title('番茄鐘日分布', color='blue')
for rect in rects:
x=rect.get_x()
y=rect.get_height()
if(y==0):
continue
self.axes.text(x, 1.01*y, str(y), va='bottom')
三、原因猜測
即使清空了self.axes 但是畫布中可能還存在殘留數據
self.axes.fig.draw_idle() 在官方文檔中的描述是用于重畫圖表，因此嘗試使用，最終解決了問題！
以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。如有錯誤或未考慮完全的地方，望不吝賜教。
