怎樣用光耦制作電話照明燈

POST TIME:2021-07-22 17:05

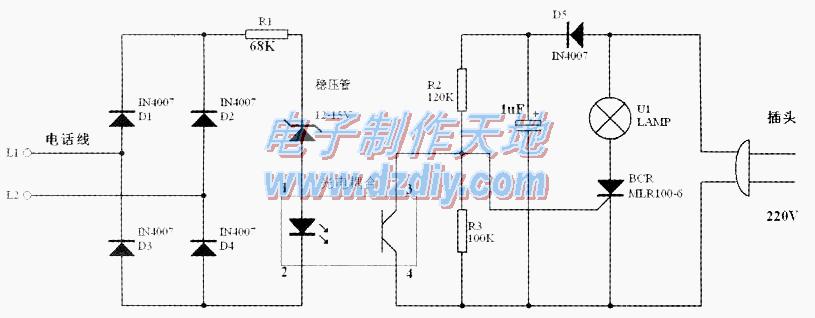

這款電話照明燈是根據電話機及光電耦合器可控硅原理設計的,工作原理如下:

1、D1~D4構成一橋式整流電路,L1、L2與電話機并接。

2、掛機狀態時,線路電壓約為48V,經R1限流,使穩壓管擊穿光耦IC導通,可控硅無觸發電壓截止,指示燈不亮。

3、當有電話來時,鈴聲電流經D1~D4整流為脈動直流,使光耦不斷導通和截止。可控硅得到脈沖觸發導通和截止,燈泡發出閃爍的光。

4、摘機以后,高內阻的饋電電壓馬上降到≤l2V,穩壓管不能截止,光耦I(lǐng)C截止,其4腳電壓上升,可控硅觸發導通,燈泡點亮。

此電路特點有以下幾個方面:

1、平時無電話時,電燈不亮,幾乎不耗電能。

2、搞機后燈即亮,可當作撥號照明燈。

3、提醒掛機:打完電話掛機,如果燈未熄滅,說明話筒未放好,提醒使用者正確掛機。

4、防盜打功能:如自家未打電話而燈殼,可提起話筒聆聽,如有話音,說明有人盜用你的電話線路:如無任何聲音,說明外線斷線,即可通知電話局維修。

5、來電燈光提示:老人耳背可能聽不到振鈴聲;嘈雜的商店也可能聽不到振鈴聲,當看到燈在不斷閃亮?xí)r,即可知有來電。

6.如果在白天接電話時怕照明燈殼會費電,也可以關閉照明燈。

此電路結構簡潔,制作成本很低,元件易購,電阻選擇1/8W的普通電阻即可。光電耦合IC用PC817等四腳光耦,可控硅可用任何IA/400V的單向可控硅,如MLRIOO-6、BT33等。
