當我們學習surface命令時，已經看到了三維作圖的一些端倪。在matlab中我么可以調用mesh(x,y,z)函數來產生三維圖像。

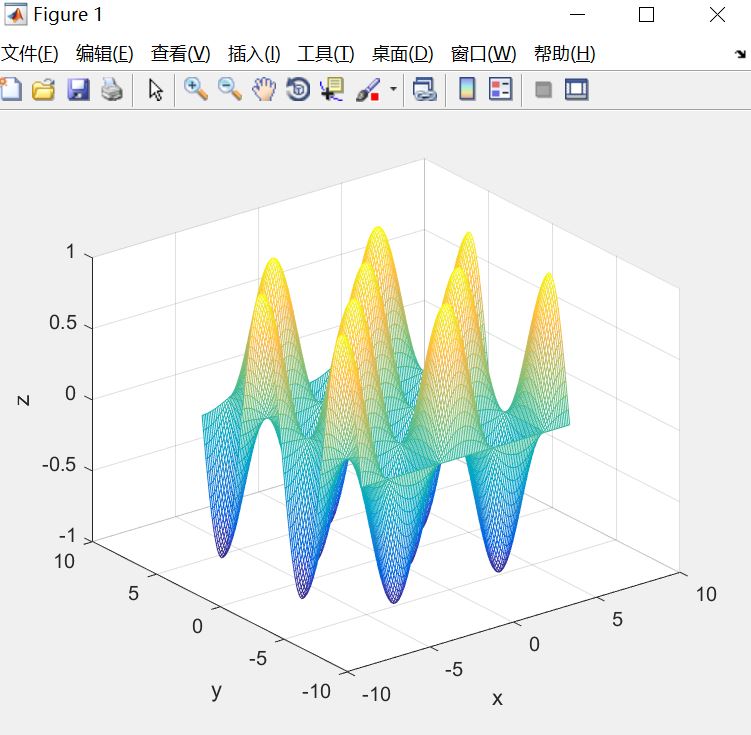

首先，我們用z=cos(x)sin(y)在-2pi ≤x,y≤ 2pi內的圖像來看看:
[x,y] = meshgrid(-2*pi:0.1:2*pi);
z = cos(x).*sin(y);
mesh(x,y,z),xlabel('x'),ylabel('y'),zlabel('z')
顯示圖像如下：

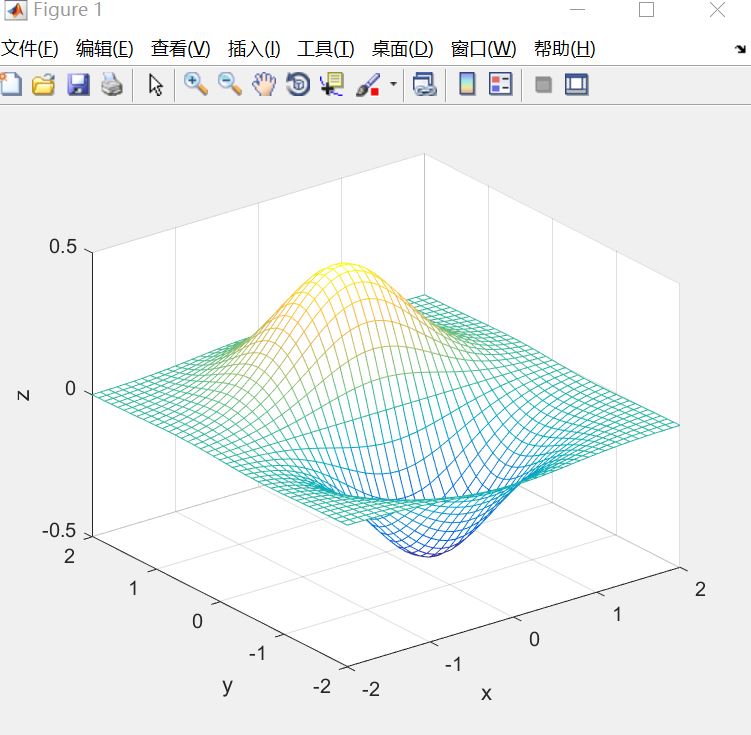

同樣用mesh命令產生z = ye-(x2+y2)的三維圖像：
[x,y] = meshgrid(-2:0.1:2);
z = y.*exp(-x.^2-y.^2);
mesh(x,y,z),xlabel('x'),ylabel('y'),zlabel('z')

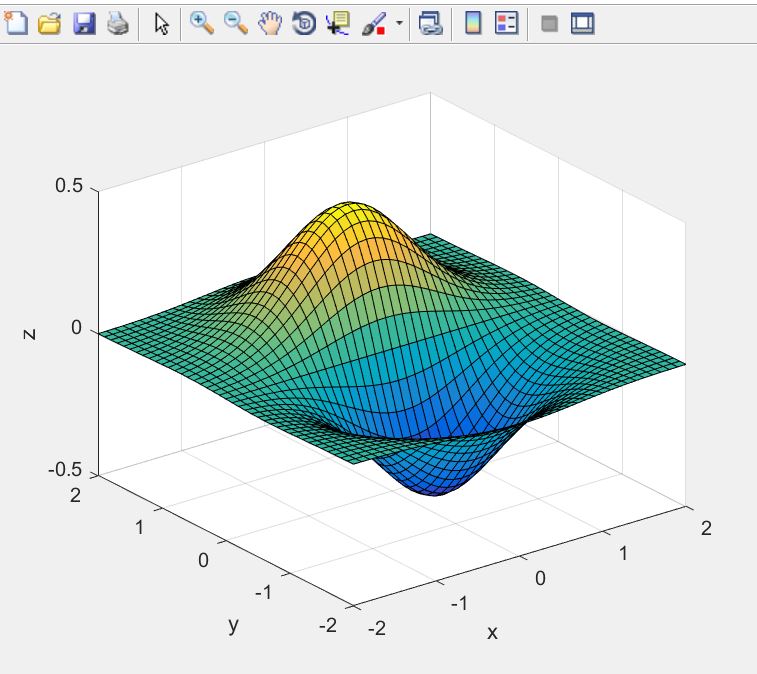

下面繪制表面帶有漸變顏色的圖像，可以通過 surf 和 surfc 命令實現，只要簡單更改上面例子中的命令為：
surf(x,y,z),xlabel('x'),ylabel('y'),zlabel('z')
則圖像如下所示，圖像表面的顏色與高度是相稱的:

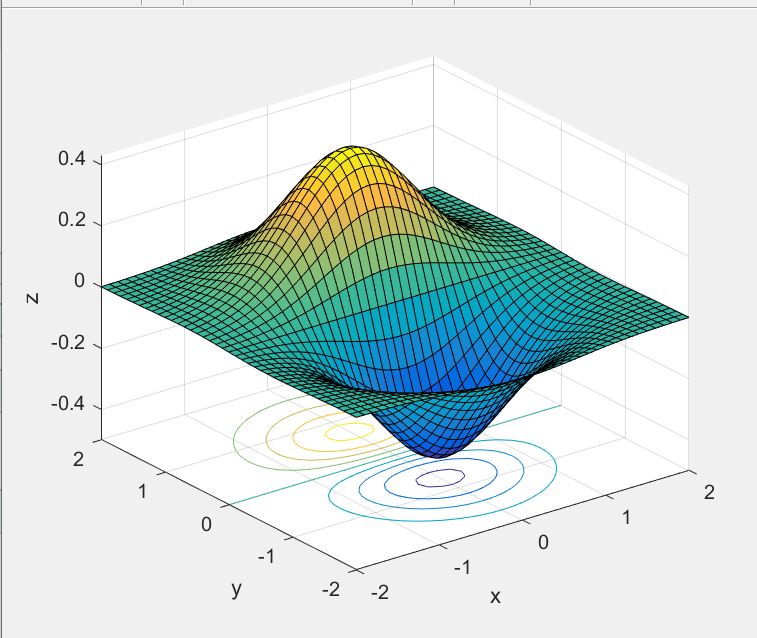

若使用surfc則會在圖像中留下映像：
surfc(x,y,z),xlabel('x'),ylabel('y'),zlabel('z')

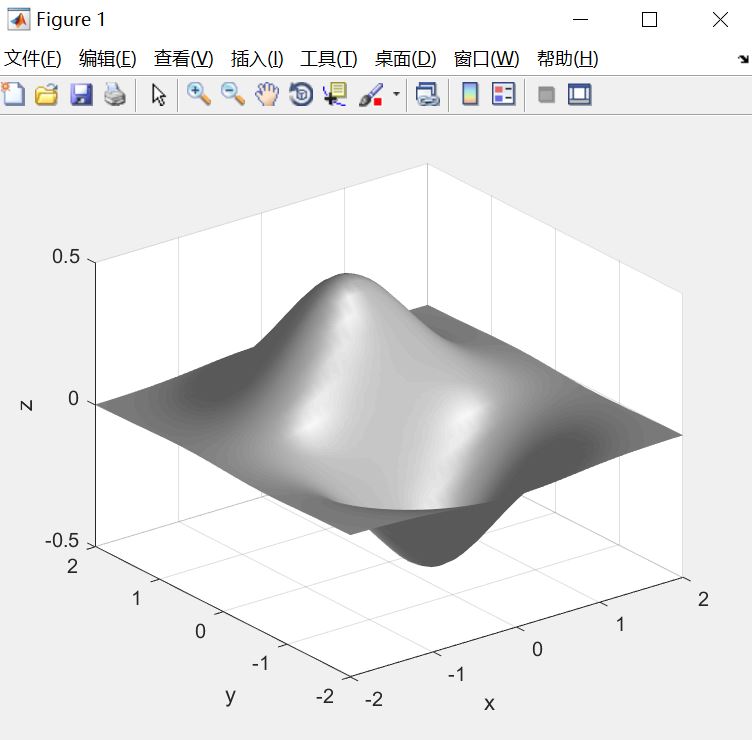

還可以調用surfl（命令中的'l'表示這是一個光照表面 lighted surface）命令顯示三維光照物體的表面，可以使用這個命令產生沒有線條的三維圖像，圖像還可以是彩色的或灰度的。例如仍然產生函數z = ye-(x2+y2)的灰度圖像，圖像中的陰影可設置為flat、interp、faceted：
surfl(x,y,z),xlabel('x'),ylabel('y'),zlabel('z')
shading interp;
colormap(gray);
下面我們使用matlab內置函數來產生像球形或圓柱形這樣的基本圖像，例如：
t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(1+sin(t));
surf(X,Y,Z),colormap('default');
axis square
會得到如下圖像：

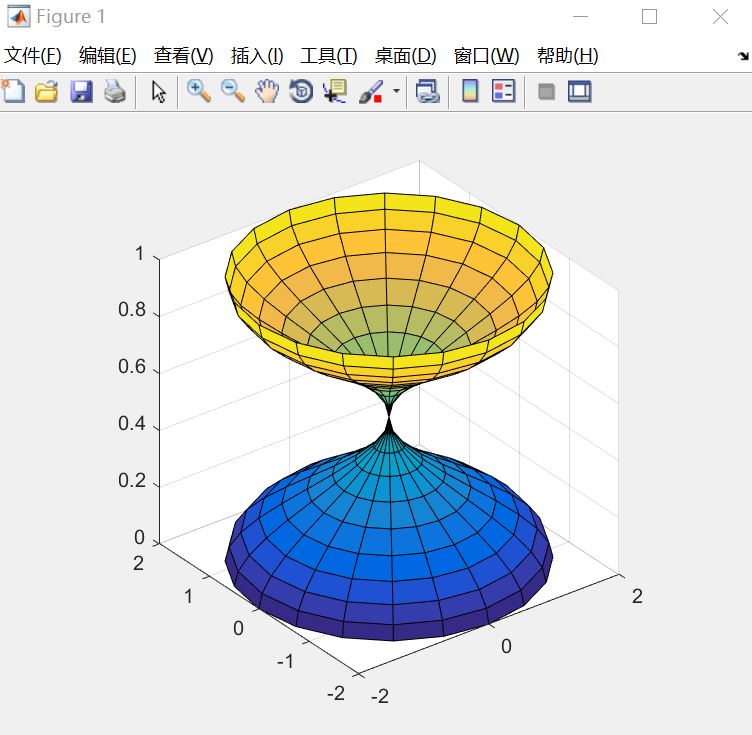

試試另一個稍微有點不同的函數，陰影設置為faceted：
t = 0:pi/10:2*pi;
[X,Y,Z] = cylinder(1+cos(t));
surf(X,Y,Z),shading faceted;
axis square

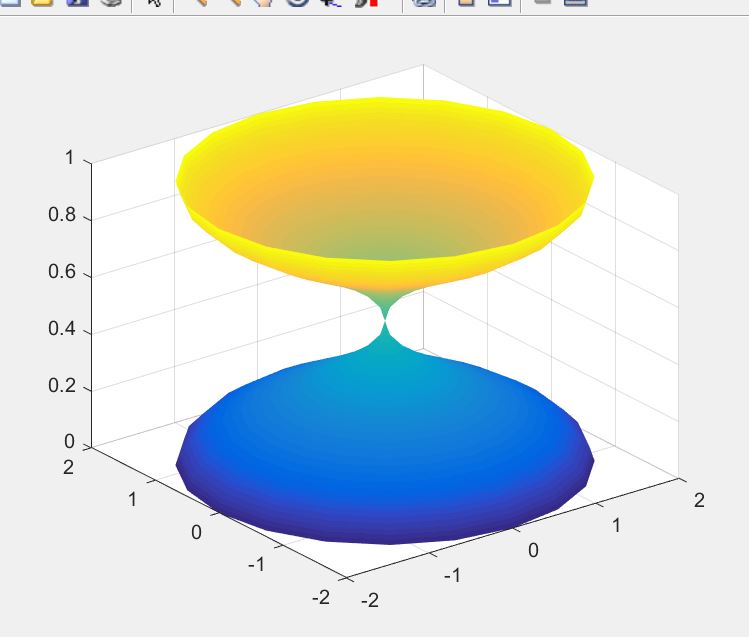

若將陰影設置為shading flat，則圖像顯示為：
以上就是本文的全部內容，希望對大家的學習有所幫助，也希望大家多多支持腳本之家。
